"Dóite ár gcaidéal amach an mótar arís!"
"Tá billí leictreachais do chaidéil uisce thar a bheith ard an mhí seo. Ar roghnaigh muid an caidéal mícheart?"
"Tar éis an caidéal nua a shuiteáil, ní féidir leis an ráta sreafa an riachtanas dearaidh a chomhlíonadh..."
Is minic a eascraíonn na fadhbanna seo go minic i soláthar uisce, innealtóireacht cheimiceach, HVAC agus réimsí eile as míléamh nó neamhaird a dhéanamh ar chroí-"lámhleabhar treorach" an chaidéil lártheifeacha - an cuar feidhmíochta. Mar threalamh lárnach a úsáidtear go forleathan sa tionscal, gach méadú 1% ar éifeachtacht acaidéal lártheifeachaCiallaíonn coigilteas bliantúil de na mílte nó fiú na céadta mílte yuan i gcostais oibriúcháin do thionscadal ar scála mór.
Múinfidh an t-alt seo duit conas cuair caidéil a léirmhíniú, ní hamháin ag insint duit conas iad a léamh, ach freisin conas iad a úsáid chun cinntí soláthair agus oibríochta agus cothabhála is fearr a dhéanamh.

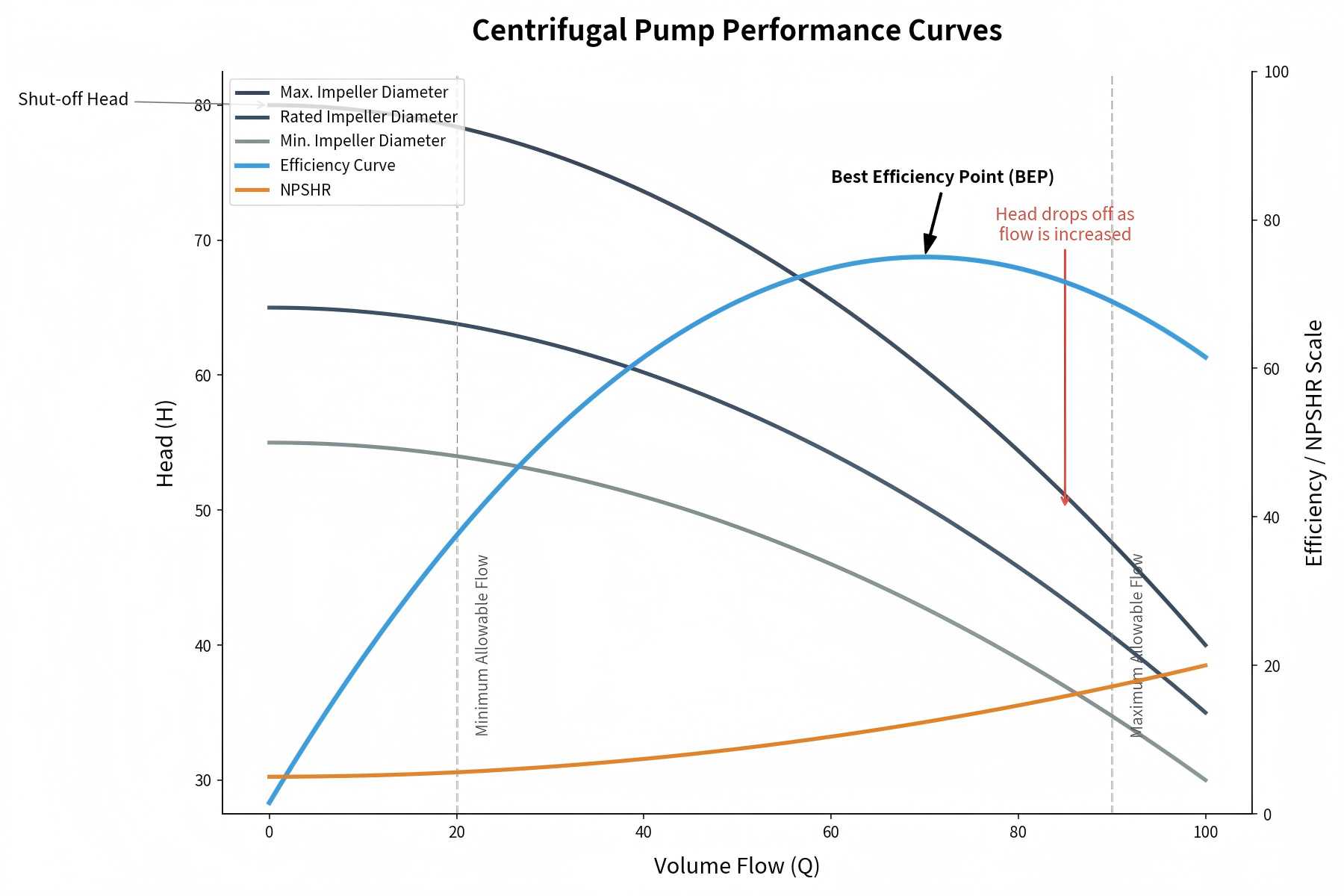

Is é an Cuar Sreabhadh Ceann (Cuar H-Q) an chuid is bunúsaí de chuar caidéil. Léiríonn sé an gaol idir ceann an chaidéil (an airde ar féidir leis an gcaidéal sreabhán a ardú) agus an ráta sreafa (an méid sreabhach a sheachadann an caidéal in aghaidh an aonaid ama) ar luas tairiseach. De ghnáth, breactar ceann ar an ais ingearach (Y-ais) agus ráta sreafa ar an ais chothrománach (X-ais).
Is féidir príomhchonclúid a bhaint as an gcuar HQ: de réir mar a mhéadaíonn an ráta sreafa, laghdaítear an ceann de réir a chéile. Tá sé seo mar gheall ar mar a théann níos mó sreabhach tríd an impeller agus an chásáil caidéil, déantar frithchuimilt sreabhach agus suaiteacht taobh istigh den chaidéal a dhianú, rud a fhágann go bhfuil an ceann laghdaithe. Mar shampla, is féidir le caidéal 100 troigh de cheann a ghiniúint ag ráta sreafa 50 galún in aghaidh an nóiméid (gpm), agus titeann an ceann go 80 troigh nuair a ardaíonn an ráta sreafa go 75 gpm - tá an gaol seo le feiceáil go soiléir ar an gcuar.
Léiríonn an Cuar Sreabhadh Cumhachta (Cuar PQ) an gaol idir tomhaltas cumhachta an chaidéil agus ráta sreafa ar luas tairiseach. Tá tomhaltas cumhachta (i horsepower nó cileavata) breactha ar an ais ingearach, agus ráta sreafa ar an ais chothrománach.
Murab ionann agus an cuar HQ, léiríonn an cuar PQ treocht aníos: méaduithe tomhaltas cumhachta de réir mar a ardaíonn an ráta sreafa. Tá sé seo amhlaidh toisc go gcaithfidh an caidéal níos mó iarracht a dhéanamh chun níos mó sreabhán a sheachadadh agus níos mó cuimilte agus suaiteachta a shárú. Tá sé ríthábhachtach an cuar seo a thuiscint maidir le roghnú mótair caidéil - má tá an mótar ró-bheag, féadfaidh sé ró-ualach faoi choinníollacha ard-sreafa; má oversized, beidh sé ina chúis le dramhaíl fuinnimh.
Léiríonn an Cuar Sreabhadh Éifeachtúlachta (Cuar EQ) éifeachtacht an chaidéil ag rátaí sreafa éagsúla. Tá Éifeachtúlacht (arna shloinneadh mar chéatadán) breactha ar an ais ingearach, agus ráta sreafa ar an ais chothrománach. Tá an cuar seo ríthábhachtach chun tomhaltas fuinnimh a laghdú, toisc go léiríonn sé an ráta sreafa ag a n-oibríonn an caidéal ag an éifeachtacht uasta.
Is gnách go mbíonn an cuar éifeachtúlachta "cnoc-chruthach": ardaíonn éifeachtúlacht go buaic de réir mar a mhéadaíonn an ráta sreafa, ansin laghdaítear de réir a chéile de réir mar a leanann an ráta sreafa ag méadú. Is é an Pointe Éifeachtúlachta is Fearr (BEP) a thugtar ar bhuaic an chuair seo – mínithe go mion thíos.
Ní hamháin go n-aithneofar na trí fho-chuair ag léamh cuar caidéil, ach freisin tuiscint a fháil ar na príomhphointí sonraí a chinneann feidhmíocht caidéil. Seo thíos na príomhghnéithe a ndíreofar orthu:
Is é an Pointe Éifeachtúlachta is Fearr (BEP) an meascán de ráta sreafa agus ceann ag a n-oibríonn an caidéal ag an éifeachtacht uasta, arb é freisin buaic an chuar EQ agus an pointe oibriúcháin is eacnamaí den chaidéal. Agus caidéal á roghnú agat, tabhair tosaíocht do mhúnlaí ina bhfuil an pointe oibriúcháin riachtanach (ráta sreafa + ceann) an chórais chomh gar don BEP agus is féidir.
Mar thoradh ar oibriú na caidéil i bhfad ón BEP tá tomhaltas fuinnimh méadaithe, caitheamh luathaithe an impeller agus an mhótair, agus saol seirbhíse an chaidéil níos giorra. Mar shampla, d’fhéadfadh laghdú éifeachtúlachta 20% -30% agus teip roimh am a bheith ag caidéal le BEP a chomhfhreagraíonn do 60 gpm agus é ag oibriú ag 30 gpm (leath an ráta sreafa BEP).
Tagraíonn an raon oibriúcháin (ar a dtugtar raon feidhmíochta freisin) don ráta sreafa agus an t-eatramh ceann inar féidir leis an gcaidéal oibriú go sábháilte gan damáiste a dhéanamh don impeller, mótair nó comhpháirteanna eile. Sainmhínítear an raon seo ag íosráta / uasráta sreafa agus ceann an chaidéil, agus is féidir é a fheiceáil go díreach ar an gcuar HQ.
De ghnáth molann monaróirí an caidéal a oibriú laistigh de 70% -120% den BEP chun raon oibriúcháin sábháilte a chinntiú. Féadfaidh oibriú lasmuigh den raon seo a bheith ina chúis le cavitation, creathadh iomarcach, róthéamh mótair agus fadhbanna eile.
Is é an ceann múchta an ceann uasta is féidir leis an gcaidéal a ghiniúint ag sreabhadh nialasach (i.e., nuair a bhíonn an comhla urscaoilte dúnta), arb é a dtrasnaíonn an cuar HQ agus an ais ingearach (Y-ais). Tá sé ríthábhachtach ceann múchta a thuiscint le haghaidh dearadh an chórais - má sháraíonn ceann statach an chórais ceann múchta an chaidéil, ní theipeann ar an gcaidéal sreabhach a sheachadadh.
Is é an ráta sreafa uasta an sreabhadh uasta is féidir leis an gcaidéal a sheachadadh ag ceann náid (i.e., gan aon fhriotaíocht sreafa), arb é a dtrasnaíonn an cuar HQ agus an ais chothrománach (X-ais). Cuidíonn an luach seo leat a chinneadh an féidir leis an gcaidéal freastal ar éileamh sreafa uasta an chórais.
Is príomh-pharaiméadar é Glan Ceann Súchán Dearfach (NPSH) chun cavitation a chosc - feiniméan millteach nuair a fhoirmíonn boilgeoga gaile sa sreabhach de bharr brú súchán neamhleor, rud a dhéanann dochar do chomhpháirteanna caidéil. Is é NPSH an difríocht idir an brú sreabhach ag an súchán caidéil agus brú gaile an tsreabháin.
I measc an chuid is mó de chuair caidéil tá cuar NPSH, a thaispeánann an t-íosmhéid NPSH a theastaíonn chun na caidéil a oibriú gan cavitation ag rátaí sreafa éagsúla. Chun cavitation a sheachaint, caithfidh an NPSH atá ar fáil den chóras a bheith níos mó ná an NPSH a theastaíonn ón gcaidéal.
Níl an cruth céanna ar gach cuair caidéil - braitheann a gcruth ar dhearadh an chaidéil, agus oireann cruthanna cuar éagsúla do chásanna éagsúla iarratais. Seo thíos na trí chruth cuar caidéil is coitianta:
Léiríonn cuar géar gur féidir leis an gcaidéal ceann ard a ghiniúint ag rátaí sreafa íseal. Tá an cineál cuar seo oiriúnach d'iarratais ardbhrú ar nós córais beathaithe coire, glanadh ardbhrú, nó próisis thionsclaíocha ina dtéann sreabhach trí phíopaí tanaí nó córais ardfhriotaíochta.
Ciallaíonn cuar comhréidh gur féidir leis an gcaidéal sreabhadh ard a sheachadadh ag ceann íseal. Tá sé oiriúnach le haghaidh feidhmeanna sreabhadh mór, íseal-fhriotaíochta, mar shampla córais uisciúcháin, túir fuaraithe nó córais soláthair uisce cathrach.
Léiríonn cuar drooping tapa go bhfuil an caidéal seans maith go cavitation ag rátaí sreafa íseal. Éilíonn caidéil den sórt sin NPSH níos airde atá ar fáil chun oibriú go héifeachtach, agus tá siad oiriúnach d'iarratais le rátaí sreafa cobhsaí agus brú súchán leordhóthanach.
Chun úsáid iomlán a bhaint as cuair chaidéil, lean na leideanna praiticiúla seo - cabhróidh siad leat an caidéal ceart a roghnú agus a fheidhmíocht a bharrfheabhsú:
Chun an ceart a roghnúcaidéal lártheifeacha, na ceanglais chórais a shoiléiriú ar dtús, ansin na ceanglais a mheaitseáil le feidhmíocht caidéil ag baint úsáide as an gcuar caidéil. Anseo thíos tá treoir céim ar chéim:
Tar éis duit an caidéal ceart a roghnú, is féidir leat a fheidhmíocht a bharrfheabhsú trí úsáid a bhaint as an gcuar caidéil chun costais a laghdú agus saol seirbhíse a leathnú. Seo thíos bunstraitéisí:
