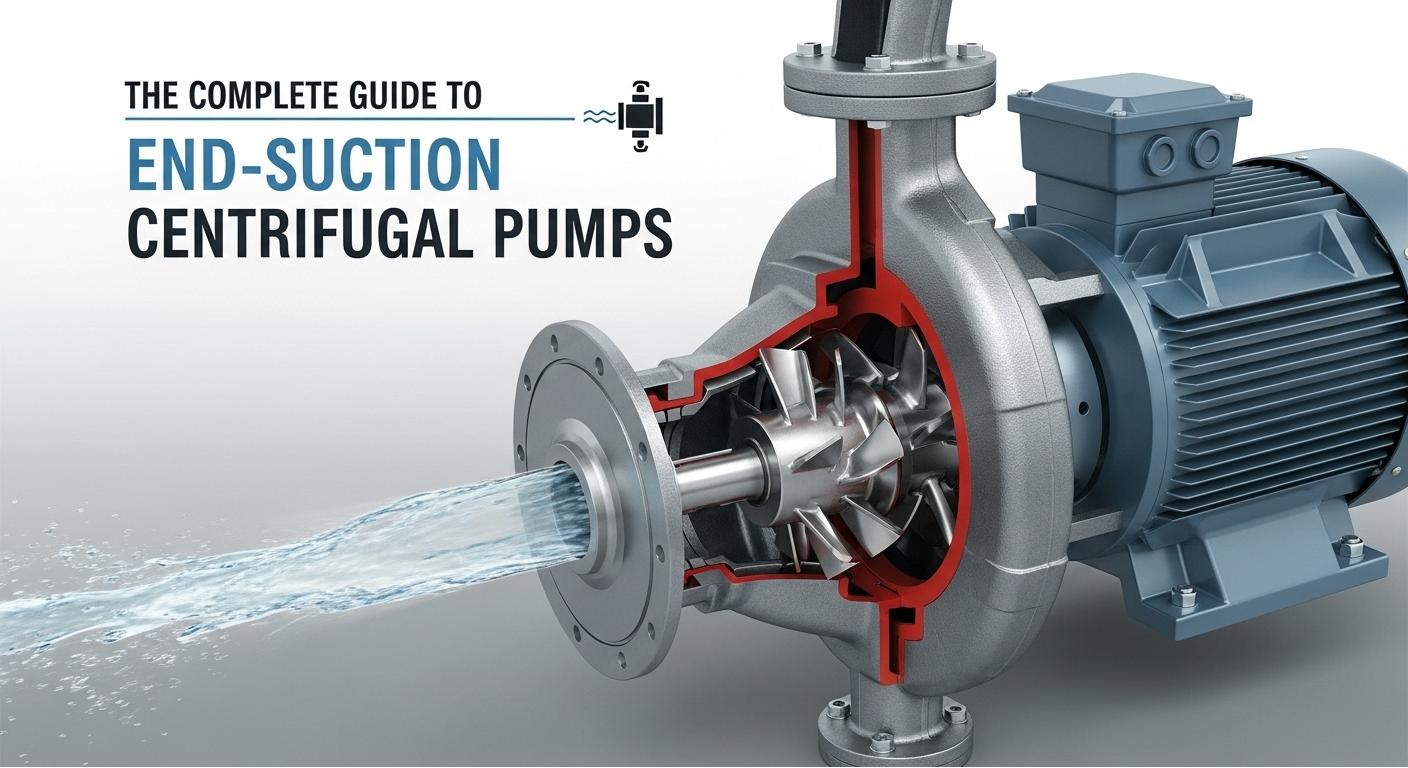

An treoir iomlán maidir le caidéil lártheifeacha deiridh

I. Tuiscint bhunúsach ar chaidéil lártheifeacha deiridh

Mar eochair -bhrainse decaidéil lártheifeacha, Is iad na caidéil lártheifeacha deiridh an príomhfhórsa le haghaidh aistriú sreabhach i dtáirgeadh tionsclaíoch agus i saoráidí sibhialta, a bhuíochas dá struchtúr dlúth agus a n-éifeachtúlacht den scoth. Ó chúrsaíocht mheánach i gceardlanna monarchan agus ó thacaíocht brú do sholáthar uisce uirbeach, go malartú teasa i gcórais HVAC agus aistriú uisce éigeandála i gcásanna comhraic dóiteáin, úsáidtear iad go forleathan i mórán réimsí amhail peitriceimiceáin, innealtóireacht chathrach, agus fuinneamh cumhachta, ag fónamh mar threalamh criticiúil chun a chinntiú go n-oibreoidh córais éagsúla agus seasmhach córais éagsúla.

Ii. Struchtúr agus prionsabal oibre na gcaidéal lártheifeacha deiridh

1. Anailís Fheidhmeach ar chroí -chomhpháirteanna struchtúracha

• Comhpháirteanna súchán agus urscaoilte: Tá an flange shúchán suite ag foirceann amháin den chásáil caidéil, ag glacadh le dearadh ionraoin uisce aiseach chun friotaíocht ionraoin sreabhach a laghdú; Déantar an flange urscaoilte a dháileadh ag uillinn ingearach 90 ° go dtí deireadh an shúchán, ag éascú leagan amach píblíne.
• Cásáil impeller agus caidéil: Is é an impeller croílár an aistrithe fuinnimh, den chuid is mó de dhearadh dúnta (déanta as cruach dhosmálta den chuid is mó), a chuireann fórsa lártheifeacha ar an sreabhán trí uainíocht ardluais; Athraíonn an cásáil caidéil chruthach voltais fuinneamh cinéiteach an tsreabháin i bhfuinneamh brú chun aistriú brú a bhaint amach.
• Córas seafta agus séalaithe: Nascann an seafta caidéil an impeller leis an mótar agus tarchuireann sé cumhacht rothlach; Cuireann rónta meicniúla nó rónta pacála cosc ​​ar sceitheadh ​​sreabhach ar feadh na seafta, ag cinntiú go bhfuil déine oibríochtúil ann.
• Tacaíocht agus tiomáint: Tacaíonn an tithíocht imthacaí leis an gcóras seafta chun cuimilt rothlach a laghdú; Is mótair chaighdeánach neamhghnách den chuid is mó é an mótar, arna thiomáint ag cúpláil nó nasc díreach chun dul in oiriúint do riachtanais chumhachta éagsúla.

2. Prionsabal Oibre Trí Chéim

• Súchán: Nuair a thosaíonn an mótar, spreagann sé an impeller chun rothlú, ag cruthú limistéar brú íseal i lár an impeller. Téann an sreabhán isteach sa chuas caidéil tríd an bpíblíne shúchán faoi bhrú atmaisféarach.
• Céim luais: Tar éis don sreabhán dul isteach sna bealaí lann impeller, bogann sé amach go radacach faoi fhórsa lártheifeacha, le méadú suntasach ar luas agus ar fhuinneamh cinéiteach.
• Céim brú agus urscaoilte: Nuair a théann an sreabhán ardluais isteach sa voltas, leathnaíonn an t-achar trasghearrtha den chainéal sreafa de réir a chéile, ag laghdú an treoluas sreafa agus ag athrú fuinnimh cinéiteach ina bhrú statach. Mar fhocal scoir, seachadtar an sreabhán chuig an bpíblíne sprice tríd an gcliathán urscaoilte.

Iii. Saintréithe feidhmíochta na gcaidéal lártheifeacha deiridh

1. Léiriú ar phríomhpharaiméadair feidhmíochta

Cinneann na príomhpharaiméadair feidhmíochta a bhaineann le caidéil lártheifeacha deiridh a gcásanna iarratais: is iondúil go mbíonn an raon ráta sreafa 5-1000 m³/h, ag freastal ar riachtanais aistrithe sreafa beag agus meánach; Is iondúil go mbíonn an ceann 10-200 m, atá oiriúnach do choinníollacha ceann íseal go meánmhéide; Is féidir leis an éifeachtúlacht 75%-90%a bhaint amach, le héifeachtaí suntasacha sábhála fuinnimh; Is é an ceann súite dearfach glan (NPSHR) beag, ag laghdú srianta airde suiteála ar an bpíblíne shúchán.

2. Trí bhuntáistí lárnacha

• Éifeachtúlacht ard agus coigilt fuinnimh: Laghdaíonn dearadh hiodrálach optamaithe caillteanas tiontaithe fuinnimh. Tar éis do fhiontar ceimiceach na caidéil seo a chur in ionad a shean -chaidéal, shábháil aonad amháin os cionn 50,000 kWh de leictreachas gach bliain.
• Cothabháil éasca: Tá caighdeánú ard ag comhpháirteanna. Ní éilíonn athsholáthar rónta meicniúla an caidéal iomlán a dhí -chomhdhlúthú, rud a laghdaíonn an meán -am cothabhála 40% i gcomparáid le caidéil chosúla.
• Inoiriúnaitheacht feidhmchlár leathan: Trí ábhair impeller a athsholáthar (m.sh., Hastelloy, cóimhiotal tíotáiniam), is féidir leis na meáin speisialta a aistriú, mar shampla tuaslagáin bonn aigéad agus séarachais ina bhfuil cáithníní rianaithe.

Iv. Príomhphointí roghnaithe de chaidéil lártheifeacha deiridh

1. Réamh -thaighde ar pharaiméadair

Caithfear dhá phríomhthois a shoiléiriú:

• Saintréithe meánacha: Oiriúnach do na meáin le slaodacht <200 CST agus ábhar soladach ≤ 5%; Ba chóir go mbeadh roghnú ábhair ag teacht le creimeadh an mheáin.
• Ocoinníollacha preceting: Ráta sreafa dearaidh, ceann rátáilte, teocht mheánach, agus brú córais. Go háirithe, ní mór an ceann súite dearfach atá ar fáil (NPSHA) a ríomh chun corrlach sábháilteachta NPSHA> NPSHR + 0.5 m a chinntiú.

2. Díchóimeáil an phróisis roghnóireachta

1. Paraiméadair bhunúsacha a chinneadh: Marcáil an ráta sreafa (gnáthchoinníollacha oibriúcháin/uasta) agus ceann (ag smaoineamh ar chaillteanas píblíne 10% -15%) bunaithe ar riachtanais phróisis.
2. Meaitseáil sonraíochtaí samhail caidéil: Déan tagairt do chuar feidhmíochta an déantóra caidéil agus roghnaigh samhlacha ina bhfuil an pointe oibriúcháin laistigh de ± 10% den phointe éifeachtúlachta is fearr (BEP).
3. Mótar agus gabhálais a dhearbhú. Meaitseáil gabhálais phíblíne ar nós comhlaí seiceála agus scagairí.
4. Fíorú ábhar deiridh: Maidir le meáin chreimneacha, fíoraigh an gcomhlíonann an cásáil caidéil (m.sh., 304/316L cruach dhosmálta) agus ábhair impeller riachtanais friotaíochta creimthe.

V. Réimsí Iarratais

1. Croí -chásanna i dtáirgeadh tionsclaíoch

• Tionscal ceimiceach ceimiceach. Tá gá le casings caidéil déanta as ábhair atá frithsheasmhach in aghaidh creimthe.
• Tionscal cumhachta: Úsáidte le haghaidh cúrsaíocht uisce fuaraithe i dtrealamh cúnta coire agus aistriú sciodair i gcórais desulfurization; Caithfidh casings caidéil a bheith frithsheasmhach in aghaidh teocht ard agus frithsheasmhacht in aghaidh na teochta.
• Próiseáil bia: Aistrithe meáin sláintíochta ar nós sú torthaí agus táirgí déiríochta; Ní mór cloí le caighdeáin sláintíochta FDA nó 3A.

2. Príomhróil in earnálacha cathrach agus foirgníochta

• Soláthar uisce uirbeach.
• Cóireáil séarachais: A úsáidtear chun séarachas a ardú tar éis leacht a ghrádú agus a thabhairt ar ais ó umair aeraithe, atá oiriúnach do choinníollacha le méid beag solad ar fionraí.
• HVAC.

Vi. Suiteáil agus coimisiúnú caidéal lártheifeacha deiridh

1. Ullmhú roimh an tsuiteáil

Caithfidh an fhondúireacht a bheith cothrom agus soladach, le spás cothabhála leordhóthanach curtha in áirithe; Níor chóir go mbeadh trastomhas na píblíne shúchán níos lú ná an trastomhas ionraoin caidéil, le níos lú uillinneacha agus comhlaí chun cavitation a sheachaint; Ní mór tomhasairí brú agus comhlaí a sheiceáil chun casúr uisce a chosc sa phíblíne urscaoilte.

2. Príomhphointí a choimisiúnú

• Iniúchadh píblíne. Seiceáil diall ailínithe an chúplála, le claontaí gathacha agus aiseach ≤ 0.1 mm.
• Ritheann aon-ualach agus tástála ualaigh. Le linn rianta tástála ualaigh, déan comhlaí a choigeartú de réir a chéile agus déan taifeadadh ar cé acu an bhfuil an ráta sreafa agus an ceann ag comhlíonadh luachanna dearaidh.

Vii. Cothabháil agus fabhtcheartú caidéal lártheifeacha deiridh

1. Seicliosta Cothabhála Laethúil

• Iniúchadh laethúil.
• Cothabháil sheachtainiúil.
• Cigireacht ráithiúil.

2. Lochtanna agus Réitigh Choitianta

• Sreabhadh neamhleor: I measc na gcúiseanna coitianta tá píblínte súchán blocáilte, impilleoirí caite, agus luas íseal mótair; Is iad na réitigh ná scagairí a ghlanadh, athsholáthar a dhéanamh ar impellers, agus minicíocht cumhachta mótair a sheiceáil.
• Imthacaí róthéite: Den chuid is mó de bharr ramhar neamhleor/meathlaithe nó diall ailínithe cúplála mór; Déan an ramhar a athlíonadh/a athsholáthar agus an cúpláil a athchalabrú.
• Sceitheadh ​​dian róin: Den chuid is mó de bharr rónta caite, seafta caidéil lúbtha, nó eisíontais sa mheán; Réitigh trí rónta a athsholáthar, an seafta caidéil a dheisiú, agus scagairí píblíne a shuiteáil.

Viii. Sonraíochtaí Oibríochta Sábháilteachta le haghaidh Caidéal Lártheifeacha Deiridh

Cigireacht sábháilteachta roimh am tosaithe

Deimhnigh go bhfuil an corp caidéil agus na píblínte ceangailte go daingean, gan aon boltaí scaoilte scaoilte; Seiceáil an bhfuil an sreangú mótair ceart agus an bhfuil an talamh iontaofa; Dún an comhla píblíne urscaoilte, oscail an comhla píblíne súchán, agus cinntigh go bhfuil an cuas caidéil líonta le sreabhán.

2. Monatóireacht ar shábháilteacht le linn oibríochta

Tá sé toirmiscthe go docht aon chomhpháirteanna a dhí-chomhdhlúthú agus an caidéal ag rith chun gortú ó dhíothú sreabhach ardbhrú a sheachaint; Déan monatóireacht dhlúth ar theocht mótair agus ar theocht iompraíochta - má sháraíonn siad luachanna rátáilte nó má tharlaíonn torann/creathadh neamhghnácha, stop an caidéal láithreach le haghaidh cigireachta; cosc a chur ar oibriú fadtéarmach ag coinníollacha faoi bhun 30% den ráta sreafa rátáilte chun cosc ​​a chur ar róthéamh an tsreabháin taobh istigh den chaidéal.

3. Láimhseáil sábháilteachta tar éis múchta

Ar dtús dún an comhla píblíne urscaoilte, ansin gearr an chumhacht mhótair; Má tá meáin ardteochta nó creimneach á n-aistriú, déan na píblínte a shruthlú chun na meáin iarmharacha a chosc ó chriostalú nó ó chreimeadh an choirp caidéil; Tar éis múchta sa gheimhreadh, taosc an sreabhán sa chuas caidéil agus na píblínte chun reo agus scoilteadh comhpháirteanna a sheachaint.

Ix. Comparáid idir caidéil lártheifeacha deiridh agus cineálacha caidéil eile

Comparáid le caidéil lártheifeacha ingearacha

Tá caidéil lártheifeacha deiridh suite i limistéar níos mó ach tá sé níos éasca iad a shuiteáil agus a chothabháil; Tá níos lú spáis ag caidéil lártheifeacha ingearacha, atá oiriúnach do chásanna spáis-srianta, ach teastaíonn dí-chomhshó píblíne uathu le linn cothabhála, agus mar thoradh air sin costais chothabhála níos airde. Tá an dá cheann oiriúnach do choinníollacha ceann íseal go meánmhéide, agus tá éifeachtúlacht níos fearr ag caidéil lártheifeacha deiridh i gcásanna sreafa beaga agus meánmhéide.

2. Comparáid le caidéil Dearbhaithe Dearfacha

Tá caidéil dhearfacha díláithrithe (m.sh., caidéil giaranna, caidéil scairt) oiriúnach do choinníollacha ard-bholg, ardbhrú ach tá raon coigeartaithe sreafa caol acu; Tá caidéil lártheifeacha deiridh oiriúnach do dhálaí íseal-slatias, ísealbhrú go meánmhéide, le coigeartú sreafa solúbtha agus ardéifeachtúlacht. Tá éifeachtúlacht costais níos airde ag caidéil lártheifeacha deiridh nuair a aistrítear meáin íseal-slaodachta amhail uisce glan agus tuaslagóirí.

X. Treochtaí forbartha caidéal lártheifeacha deiridh

Nuálaíocht ábhair agus dearaidh

Glacadh le impilleoirí brataithe ceirmeacha agus casings caidéil ilchodacha chun friotaíocht chaitheamh agus friotaíocht creimthe a fheabhsú; Múnlaí hiodrálacha a bharrfheabhsú agus bealaí sreafa níos éifeachtaí a dhearadh trí insamhalta CFD chun ídiú fuinnimh a laghdú a thuilleadh.

6. Córais Monatóireachta Chliste a chur i bhfeidhm

Braiteoirí creathaidh, braiteoirí teochta, agus méadair leictreachais chliste a chomhtháthú chun monatóireacht iargúlta a bhaint amach trí ardáin IoT; Cuir algartaim AI le chéile chun lochtanna a thuar, ag soláthar rabhaidh luath chun teip a chaitheamh agus caitheamh séala, rud a laghdaíonn neamhfhónaimh neamhphleanáilte.

3. Teicneolaíochtaí coigilte fuinnimh a chur chun cinn

Meaitseáil tiomántáin minicíochta athraitheacha (VFDS) chun coigeartú sreafa gan chéim a bhaint amach, ag sábháil 20% -30% níos mó fuinnimh ná coigeartú traidisiúnta throttling; Mótair shioncronacha mhaighnéadacha buana a chur chun cinn, atá 5% -8% níos éifeachtaí ná mótair neamhghnácha, ag cuidiú leis an earnáil thionsclaíoch na spriocanna “dé-charbóin” a bhaint amach.

Xi. Ceisteanna coitianta (CCanna)

C: Cad a d'fhéadfadh a bheith ina chúis le caidéal lártheifeacha deiridh aon aschur sreafa tar éis am tosaithe?

A: I measc na bpríomhchúiseanna tá iontógáil aeir sa chuas caidéil mar gheall ar sceitheadh ​​aeir sa phíblíne shúchán, scagairí súite blocáilte, uainíocht impeller droim ar ais (ar gá an seicheamh céim sreangaithe mótair a athrú), agus an cuas caidéil gan a bheith líonta le sreabhán (ag teastáil chun an caidéal a ath-phríomha).

C: Conas saol seirbhíse caidéil lártheifeacha deiridh a leathnú agus na meáin a aistriú ina bhfuil méid beag cáithníní?

A: Is féidir leat impeller leath-oscailte a úsáid chun magadh na gcáithníní a sheachaint; suiteáil scagaire garbh sa phíblíne shúchán (roghnaíodh méid mogalra scagtha bunaithe ar mhéid na gcáithníní); Úsáid impilleoirí déanta as ábhair atá frithsheasmhach in aghaidh caitheamh mar iarann ​​teilgthe ard-chróimiam; Rialú an ráta sreafa laistigh den raon éifeachtúlachta is fearr le linn na hoibríochta chun caitheamh impeller a laghdú.

C: Cad ba chóir a dhéanamh má tharlaíonn creathadh dian le linn oibriú caidéil lártheifeacha deiridh?

A: Ar an gcéad dul síos, stop na caidéil lena n -iniúchadh. I measc na gcúiseanna coitianta tá diall ailínithe iomarcach cúplála, caitheamh impeller neamhchothrom, imthacaí damáiste, agus boltaí scaoilte scaoilte. Ní mór duit an t-ailíniú cúplála a athchalabrú, athsholáthar a dhéanamh ar impilleoirí nó imthacaí, agus boltaí ancaire a dhéanamh níos doichte. Atosaigh na caidéil ach amháin tar éis deireadh a chur leis an gcreathadh.

C: Cén fáth a roghnaíonn tú Teffiko?

A: Mar mhonaróir Iodálach,TefikoIs fiontar ceannródaíoch é sa tionscal domhanda caidéil thionsclaíoch, le 20 bliain de thaithí i T&F agus i ndéantúsaíocht. Díríonn sé ar chaidéil lártheifeacha, ar chaidéil scriú, etc., agus ar réimsí mar ghiniúint cumhachta agus peitriceimiceáin, ag soláthar réitigh saincheaptha. Déantar tástáil 100% ar na táirgí go léir agus tá deimhnithe faighte acu mar ISO 9000. Soláthraíonn a líonra díolacháin domhanda tacaíocht roghnóireachta agus fardal áitiúil, rud a chiallaíonn gur rogha iontach é do sholáthar caidéil.

Xii. Achoimre a dhéanamh

Mar fhocal scoir, léiríonn caidéil lártheifeacha deiridh feidhmíocht agus solúbthacht den scoth i dtionscail éagsúla. Déanann a gcuid buntáistí - mar shampla dearadh simplí, cothabháil éasca, agus ardéifeachtúlacht - rogha coitianta dóibh d'iarratais aistrithe sreabhach. Mar mhonaróir caidéil lártheifeacha Iodálach le breis agus 20 bliain de thaithí,TefikoTá sé tiomanta do chaidéil ardchaighdeáin a sholáthar a fhreastalaíonn ar do riachtanais shonracha, rud a ligeann duit a iontaofacht uathúil agus a cháilíocht gan íoc a fháil.
