Cad is Caidéal Lártheifeacha Ilchéime ann?

Míniú Coitianta ar Chaidéil Lártheifeacha Ilchéime

Aimsíonn go leor daoine an téarma "caidéal lártheifeacha ilchéime" casta, ach is féidir é a achoimriú go simplí in aon abairt amháin: Comhtháthaíonn caidéal lártheifeacha ilchéime dhá chaidéal lártheifeacha nó níos mó leis an bhfeidhm chéanna. I dtéarmaí struchtúr cainéal sreabhach, tá calafort urscaoilte meánach an chéad chéim ceangailte le inlet an dara céim, agus tá calafort urscaoilte meánach an dara céim ceangailte le inlet an tríú céim. Déanann meicníocht lártheifeacha sraith-cheangailte den sórt sin caidéal ilchéime.

Conas a Bhaineann Caidéal Lártheifeacha Ilchéime Iompar Ard-Cheann amach?

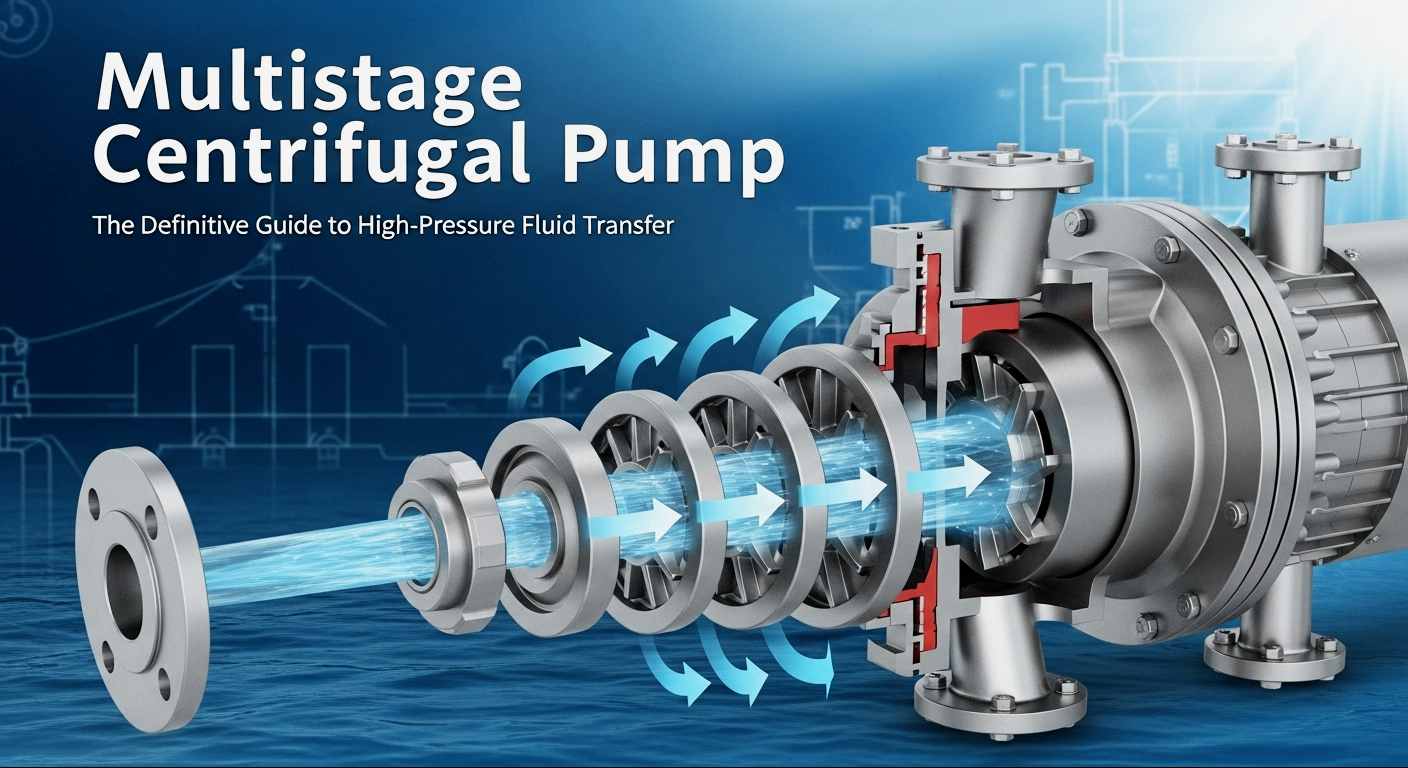

Tá loighic lárnach na gcaidéal lártheifeacha ilchéime le haghaidh iompair ardchinn sa phrionsabal "forshuíomh brú", agus is féidir a bpróiseas oibre a bhriseadh síos i dtrí phríomhchéim:

1. Tar éis don leacht dul isteach sa chomhlacht caidéil tríd an bpíblíne súchán, tá sé brú go seicheamhach i sraith ag impellers iolracha atá á dtiomáint ag an mótar.
2. Cuireann an impeller céadchéime fuinneamh brú tosaigh ar an leacht trí fhórsa lártheifeacha, agus déanann céimeanna impellers ina dhiaidh sin brú a fhorchur go leanúnach ar an mbonn atá ann faoi threoir eiteáin treorach.
3. Déantar an leacht a urscaoileadh ag brú ard, ag comhlánú an iompair ard-cheann.

Anailís ar Chroí-Struchtúr na gCaidéal Lártheifeacha Ilchéime

Chun meicníocht oibre na gcaidéal lártheifeacha ilchéime a thuiscint, tá sé riachtanach a gcroí-struchtúr a thuiscint. I gcomparáid le caidéil lártheifeacha aonchéime, tá struchtúr níos casta ag caidéil lártheifeacha ilchéime, ach is féidir a gcroí-chomhpháirteanna a chatagóiriú i gcúig chineál mór, agus ról ríthábhachtach ag gach ceann acu:

• Impeller: Croílár an chaidéil lártheifeacha ilchéime, de ghnáth ag glacadh le dearadh impeller dúnta. Tá impellers iolracha ceangailte go comhaiseach i sraith ar an seafta caidéil, agus roghnaítear an t-ábhar de réir an mheáin iompair.
• Seafta Caidéil: Comhpháirt tarchurtha ag nascadh an mhótair agus na impellers, a éilíonn ard-neart agus friotaíocht caitheamh chun gach impeller a thiomáint chun oibriú go sioncrónach le linn uainíochta ardluais, ag seachaint éalárnachta nó briste.
• Guide Vane: Suiteáilte ag asraon gach céim den impeller, is é an fheidhm atá aige ná an leacht ardluais a chaitear ag an impeller a thiontú go fuinneamh brú agus an leacht a threorú go réidh isteach sa chéad chéim eile den impeller, ag laghdú caillteanas fuinnimh.
• Corp Caidéil (ar a dtugtar Volute freisin): Roinnte i gcineál deighilte agus cineál scoilte cothrománach. Úsáideann an tionscal peitriceimiceach comhlachtaí caidéil deighilte den chuid is mó, atá éasca le díchóimeáil agus cothabháil agus is féidir leis an tionchar ardbhrú a sheasamh.
• Gléas Séalaithe: Úsáidtear é chun sceitheadh ​​leachtach a chosc, go coitianta lena n-áirítear rónta meicniúla agus rónta pacála. Le haghaidh coinníollacha oibre ardteochta agus ardbhrú, tá córas sruthlaithe séala meicniúil + ceann dúbailte feistithe freisin chun oibriú sábháilte a chinntiú.

Oibríonn na comhpháirteanna seo le chéile chun caidéal lártheifeacha ilchéime a fhoirmiú. Is é bunphrionsabal a dhearadh struchtúrach ná caillteanas fuinnimh a íoslaghdú agus éifeachtúlacht oibriúcháin a fheabhsú agus aschur ardbhrú a chinntiú.

Cad iad na Príomhpharaiméadair do Chaidéil Lártheifeacha Ilchéime?

Agus caidéil lártheifeacha ilchéime á roghnú agus á n-úsáid, ní mór aird a thabhairt ar cheithre chroí-pharaiméadair, a chinneann go díreach an féidir leis an trealamh a oiriúnú do choinníollacha oibre:

1. Ráta Sreafa

Chomh maith leis sin ar a dtugtar díláithriú, tagraíonn sé don mhéid leachtach a urscaoileadh ag an gcaidéal in aghaidh an aonaid ama, lena n-áirítear ráta sreafa toirte agus ráta sreafa mais.

• Ráta Sreafa Toirt:Toirt an leachta a urscaoileadh ag an gcaidéal in aghaidh an aonaid ama, arna shonrú go ginearálta ag Q. Áirítear le haonaid choitianta L/s (lítear in aghaidh an tsoicind), m³/s (méadar ciúbach in aghaidh an tsoicind), nó m³/h (méadar ciúbach in aghaidh na huaire).
• Ráta Aifreann Sreafa:Mais an leachta arna urscaoileadh ag an gcaidéal in aghaidh an aonaid ama, arna shonrú go ginearálta ag G. Áirítear le haonaid choitianta kg/s (cileagraim in aghaidh an tsoicind), kg/h (cileagraim in aghaidh na huaire), t/d (tonaí in aghaidh an lae), etc.

2. Ceann

Tugtar an ceann caidéil ar an méadú ar fhuinneamh mais aonaid leachta ón inlet caidéil go dtí an t-asraon caidéil, arb é an fuinneamh éifeachtach a fhaightear trí mhais aonaid leacht tríd an gcaidéal, ar a dtugtar ceann iomlán an chaidéil, arna shonrú go coitianta ag H. I gCóras Idirnáisiúnta na nAonad (IR), is é J/kg an t-aonad ceann H, ach is gnách é a chur in iúl trí airde an cholúin leachta (m), arb ionann é agus a cheann fuinnimh níos iomasach.

3. Luas Rothlach

Tagraíonn sé do luas rothlaithe an tseafta caidéil, agus an t-aonad r/nóim (réabhlóidí in aghaidh an nóiméid). Dá airde an luas rothlach, is mó an fórsa lártheifeacha a fheidhmíonn an impeller ar an leacht. Mar sin féin, méadóidh luas rothlach ró-ard caitheamh trealaimh. Go ginearálta, is é 1450r/min nó 2900r/min luas rothlach na gcaidéal lártheifeacha ilchéime tionsclaíoch.

4. Éifeachtúlacht

Tagraíonn sé don chóimheas idir chumhacht éifeachtach na caidéil go dtí an chumhacht seafta, rud atá ina tháscaire tábhachtach chun tomhaltas fuinnimh a thomhas. Is féidir le caidéil lártheifeacha ilchéime ardchaighdeáin éifeachtúlacht 75% -90% a bhaint amach. Agus é á roghnú, ba cheart tosaíocht a thabhairt do threalamh ard-éifeachtúlachta, ar féidir leo costais oibriúcháin a laghdú go suntasach.

Ina theannta sin, le haghaidh riachtanais speisialta an tionscail pheitriceimiceach, paraiméadair chúnta cosúil le teocht mheán (ní mór do roinnt coinníollacha oibre teochtaí os cionn 200 ° C a sheasamh), slaodacht mheán (ní mór paraiméadair a choigeartú nuair a bhíonn meáin slaodachta ar nós amhola á n-iompar), agus ba cheart friotaíocht creimeadh (roghnú ábhair de réir tréithe meánacha) a mheas freisin chun oibriú cobhsaí an trealaimh a áirithiú.

Leideanna maidir le Faitíos a Sheachaint maidir le Roghnú Caidéal Lártheifeacha Ilchéime

Bíonn tionchar díreach ag roghnú na gcaidéal lártheifeacha ilchéime go díreach ar shaol seirbhíse trealaimh agus ar chostais oibriúcháin. Go háirithe i gcoinníollacha oibre casta cosúil le tionscal peitriceimiceach, is féidir le teipeanna minic, tomhaltas ardfhuinnimh, agus fiú timpistí sábháilteachta a bheith mar thoradh ar roghnú míchuí. Déan máistir na cúig leid seo a leanas chun cabhrú leat roghnú go cruinn gan dul i ngleic le gaistí:

1. Na Príomhriachtanais maidir le Coinníoll Oibre a Shoiléiriú: Tuiscint a fháil ar airíonna fisiceacha an mheáin leachta a iompraítear (dlús, slaodacht, brú gaile sáithithe, creimeadh, etc.), coinníollacha leagan amach phíblíne an chórais feiste, coinníollacha oibriúcháin (teocht oibriúcháin, brú taobh istigh den trealamh ar an dá thaobh den inlet agus asraon caidéil, cumas próiseála, etc.), agus suíomh réamhshuiteála na caidéil. Ríomh paraiméadair ar nós ráta sreafa caidéil, ceann, agus glancheann súchán dearfach (NPSH).
2. Déan an Cineál Caidéal a chinneadh: Bunaithe ar leagan amach na feiste, coinníollacha tír-raon, coinníollacha leibhéal an uisce, agus coinníollacha oibriúcháin, a chinneadh cibé acu is ceart caidéal ingearach, cothrománach nó cineál eile a roghnú.
3. Fócas ar Éifeachtúlacht agus Tomhaltas Fuinnimh: Roghnaigh trealamh le cuar éifeachtúlachta cothrom chun a chinntiú go bhféadfar an éifeachtúlacht a choinneáil ar ardleibhéal laistigh den raon sreabhadh oibriúcháin iarbhír, rud a d'fhéadfadh go leor costais leictreachais a shábháil le húsáid fadtéarmach. Ag an am céanna, roghnaigh an chumhacht mótair chun ró-ualach nó ró-ualach mótair a sheachaint.
4. Roghnaigh Múnlaí Tionscal-Shonracha: Tá caighdeáin speisialta ag an tionscal peitriceimiceach, agus ba cheart trealamh a chomhlíonann caighdeán API 610 (Caidéil Lártheifeacha do Thionscail Peitriliam agus Gáis Nádúrtha) a roghnú. Rinneadh tástáil dhian ar chaidéil den sórt sin, is féidir leo oiriúnú do chreimeadh, teocht ard, agus brú ard na meáin cheimiceacha, agus tá iontaofacht níos airde acu.

Conclúid

Leis an buntáiste uathúil a bhaineann le brú ilchéime, tá ról do-athsholáthair ag caidéil lártheifeacha ilchéime i réimsí peitriceimiceacha, fuinnimh, tógála agus eile. Dhírigh Teffiko Company i gcónaí ar thaighde agus ar fhorbairt agus ar tháirgeadh caidéil lártheifeacha ilchéime ar ardchaighdeán, dírithe ar riachtanais riochta oibre. Cloíonn ár gcuid táirgí go docht le hardchaighdeáin an tionscail, mar shampla API 610, ag comhtháthú buntáistí lárnacha ardéifeachtúlachta, coigilte fuinnimh, friotaíocht creimeadh agus cobhsaíocht. Tá siad oiriúnach do thimpeallachtaí tionsclaíocha casta cosúil le teocht ard, brú ard, agus creimeadh láidir, ag soláthar réitigh iompair ard-bhrú saincheaptha do chustaiméirí domhanda.

Le haghaidh tuilleadh sonraí táirge nó Sleachta saincheaptha, tabhair cuairt ar ár láithreán gréasáin oifigiúilwww.teffiko.comnó déan teagmháil linn trí ríomhphostdíolacháin@teffiko.com.
