Cad is Caidéal Lárshúchán Deiridh ann?

In aistriú sreabhán tionsclaíoch, ag tógáil córais HVAC, agus córais soláthair uisce chathrach, gheobhaidh tú i gcónaí píosa trealaimh eolach - an caidéal lártheifeacha trí shúchán deiridh.

Cad is Caidéal Lárshúchán Deiridh ann?

Is caidéal lártheifeacha aon-chéim, aon-shúchán é caidéal lártheifeacha trí shúchán deiridh, mar a thugann an t-ainm le fios, ina dtagann leacht isteach go haiseach ó thaobh an chásála caidéil agus a scaoiltear go gathach ó bharr an chásáil caidéil tar éis don impeller luasghéarú.

Tugtar caidéal súchán deiridh cothrománach ar an tionscal freisin. Is é an ghné is suntasaí atá aige ná an dearadh tarraingthe siar. Ligeann an dearadh seo do phearsanra cothabhála na comhpháirteanna rothlacha (lena n-áirítear an impeller, seafta, rónta, etc.) a bhaint go díreach le haghaidh cothabhála gan na píblínte inlet agus asraonta a bhaint. I gcás innealtóirí, ciallaíonn sé seo aga neamhfhónaimh íosta agus costais chothabhála íseal.

Prionsabal Oibre Caidéil Lártheifeacha Deiridh-shúchán

Tá prionsabal oibre caidéal lártheifeacha trí shúchán deiridh díreach, tar éis bun-loighic an chuid is mó de na caidéil lártheifeacha, agus béim á leagan ar a dhearadh deireadh-shúchán uathúil. Seo míniú soiléir céim ar chéim:

1. Súchán Sreabhán:Tarraingíonn an caidéal sreabhach tríd an gcalafort súchán ag deireadh an chásála caidéil (os comhair an mhótair), agus sreabhann an sreabhach go díreach isteach i súl an impeller rothlach.
2. Giniúint Fórsa Lártheifeacha:Tiomáinte ag an mótar, rothlaíonn an impeller, agus brúnn fórsa lártheifeacha an sreabhach ó lár an impeller go dtí an imeall seachtrach, ag méadú treoluas agus brú an tsreabháin.
3. Doirteadh Sreabhán:Téann an sreabhach ardluais isteach sa chásáil caidéil (ar a dtugtar an volute freisin), a bhfuil cruth ag leathnú de réir a chéile chun an sreabhach a mhoilliú agus fuinneamh cinéiteach a thiontú go fuinneamh brú statach. Ansin scaoiltear an sreabhach tríd an gcalafort urscaoilte ar thaobh an chásála caidéil go dtí an suíomh sprice (cosúil le píblínte, umair stórála, etc.).
4. Oibríocht Leanúnach:Chomh fada agus a ritheann an mótar go leanúnach, athuair an próiseas thuas go leanúnach, ag baint amach aistriú cobhsaí agus leanúnach sreabhach. Cinntíonn an dearadh súchán deiridh iontráil sreabhach réidh, laghdaítear suaiteacht agus feabhsaítear éifeachtúlacht oibriúcháin.

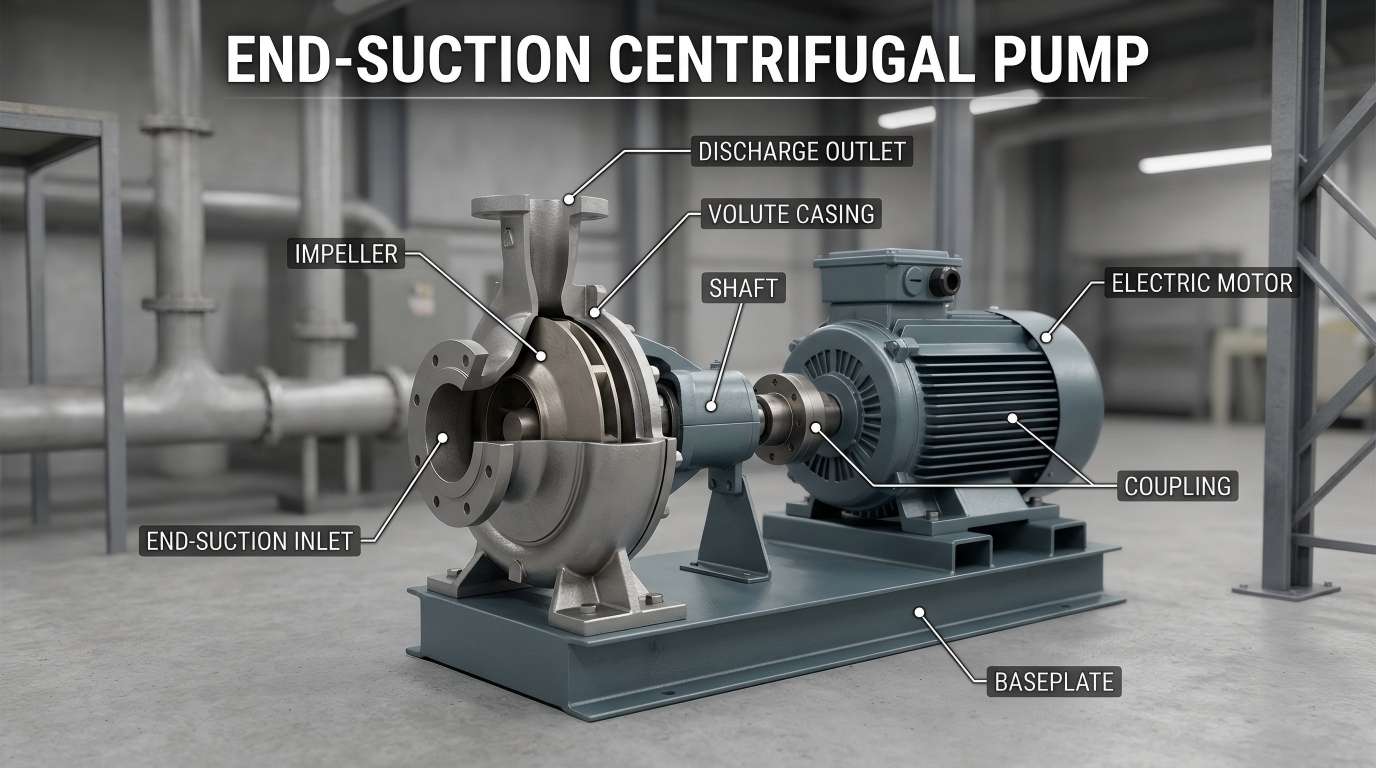

Príomh-Chomhpháirteanna Caidéal Lártheifeacha Deiridh-shúchán

Chun cabhrú leat prionsabal oibre caidéil lártheifeacha trí shúchán deiridh a thuiscint níos fearr, déantar a phríomhchodanna a mhiondealú agus a mhíniú i dteanga shimplí thíos:

• Impire:Comhpháirt rothlach cosúil le "lucht leanúna" a úsáidtear chun fórsa lártheifeacha a ghiniúint. De ghnáth déantar é de mhiotal (cruach dhosmálta, iarann ​​​​teilgthe) nó plaisteach, ag brath ar an gcineál sreabhach atá á aistriú.
• Cásáil Caidéil (Volute):An cásáil seachtrach faoi iamh an impeller, múnlaithe chun sreabhach a urscaoileadh as an impeller a bhailiú, mall síos ar an sreabhach, agus brú a mhéadú roimh urscaoileadh.
• Port Súchán:Oscailt ag deireadh an chásála caidéil trína dtéann leacht isteach sa chorp caidéil. De ghnáth tá sé feistithe le flange (le ciumhais ardaithe) le haghaidh nasc éasca le píblínte.
• Port Scaoilte:Oscailt ar thaobh an chásála caidéil trína dtéann sreabhán amach as an gcorp caidéil. Tá sé feistithe freisin le flange chun sreabhach a threorú isteach sa chóras píopaí.
• Seafta:Comhpháirt slat-chruthach a nascann an impeller agus an mótar, atá freagrach as cumhacht a tharchur ón mótar go dtí an impeller agus an impeller a thiomáint chun rothlú.
• rónta:Cosc a chur ar sceitheadh ​​sreabhach ón mbearna seafta (idir an comhlacht caidéil agus an mótar). I measc na gcineálacha coitianta tá rónta meicniúla agus rónta pacála.

Réimse Leathan Feidhmchlár

• HVAC:Is iad caidéil deireadh-shúchán an croí-fhoinse cumhachta do chórais uisce fuaraithe agus fuaraithe i bhfoirgnimh mhóra.
• Soláthar agus Brú Uisce Tionsclaíoch:A úsáidtear le haghaidh aistriú uisce glan, córais brú, agus uisce beatha coire i monarchana.
• Córais Cosanta Dóiteáin:Soláthraíonn caidéil súchán deiridh speisialta comhraicthe dóiteáin sreabhadh uisce ardbhrú cobhsaí i gcásanna éigeandála.
• Uisciúcháin Talmhaíochta:Úsáidtear go forleathan in uisciúcháin agus draenáil talamh feirme mar gheall ar a raon sreafa leathan.

Achoimre

Is réiteach iontaofa, éifeachtach ó thaobh costais é an caidéal lártheifeacha trí shúchán deiridh don chuid is mó de na riachtanais aistrithe sreabhach. Tá an-tóir air i measc innealtóirí, bainisteoirí saoráidí agus úinéirí maoine mar gheall ar a struchtúr simplí, a chothabháil éasca, agus a fheidhmiú leathan.
