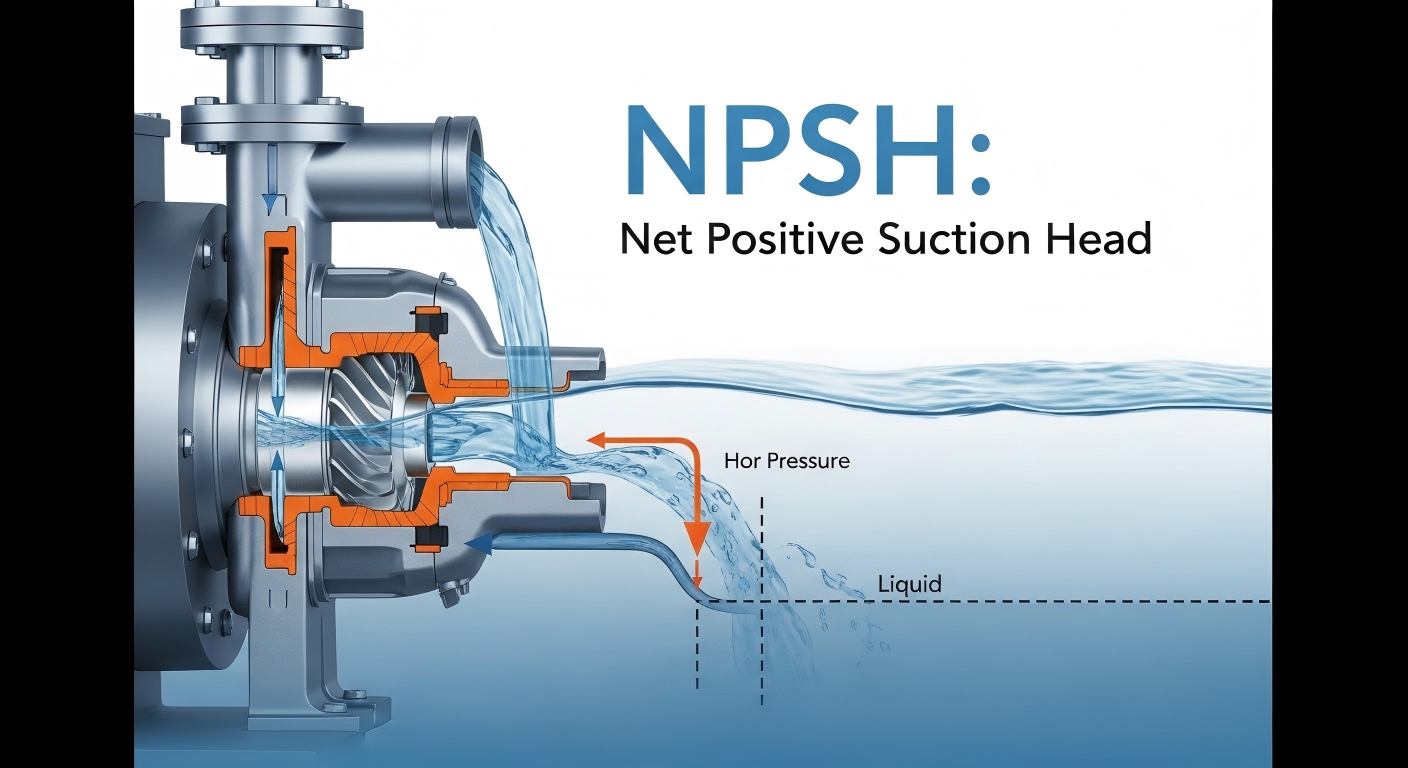

Cad é Glan Ceann Súchán Dearfach (NPSH)?

Má tá tú ag feidhmiú nó ag dearadh acaidéal lártheifeachacóras, is téarma é NPSH (Ceann Súchán Dearfach Glan) nach féidir leat a sheachaint. Ní hamháin gur paraiméadar fisiceach é, ach líne roinnte ríthábhachtach a chinneann an mbeidh do chaidéal ag rith go réidh ar feadh na mblianta nó go ndéanfar é a scriosadh de bharr cavitation i gceann cúpla mí.

I. Croímhíniú ar NPSH

Tagraíonn NPSH don fhuinneamh brú barrachais éifeachtach atá i ndáiríre ag an leacht ag inlet caidéal lártheifeacha. Is é a phríomhfheidhm ná friotaíocht sreafa a shárú agus galú leachtach a chosc, agus déantar é a thomhas go coitianta i méadair de cholún uisce (m) nó cosa colún leachtach (ft).

Nuair a bhíonn caidéal lártheifeacha i bhfeidhm, foirmíonn crios ísealbhrú ag an inlet impeller mar gheall ar shreabhadh ardluais an tsreabháin. Má thiteann an brú anseo faoi bhrú gaile sáithithe an leachta, galóidh an leacht láithreach, rud a ghinfidh líon mór boilgeoga gaile. De réir mar a shreabhann na boilgeoga leis an sreabhán isteach i gcrios ardbhrú an impeller, titfidh siad agus cuireann siad isteach go tapa. Cavitation a thugtar ar an bhfeiniméan seo – an modh teipe is millteach de chaidéil lártheifeacha. Is éard atá i gceist le NPSH ná an bunlíne brú a choinneáil agus cavitation a chosc ó tharla.

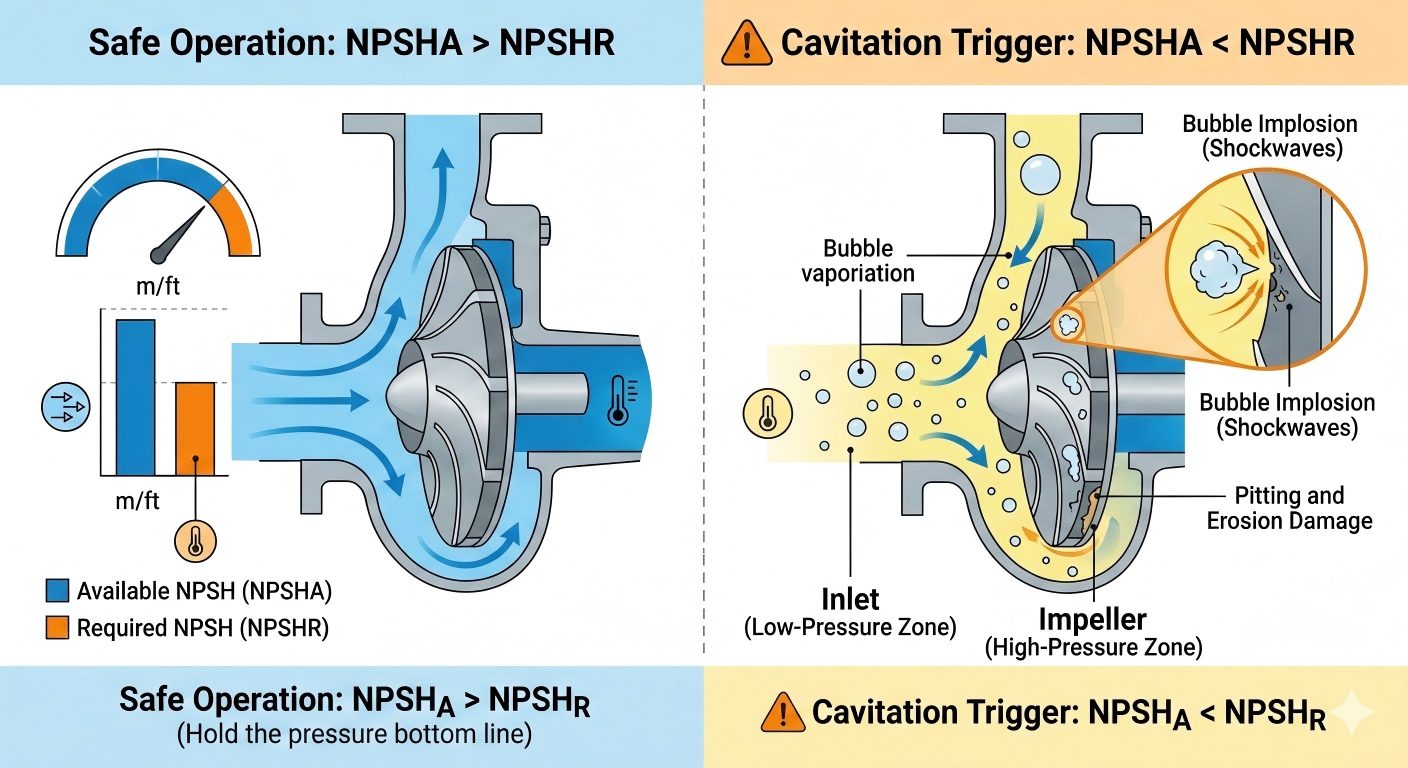

II. An Dá thaobh de NPSH: NPSHA vs NPSHR

Is é mearbhall an dá choincheap seo an phríomhchúis le roghnú mícheart i suíomhanna innealtóireachta agus i gcuardach Google. Chun sábháilteacht caidéil a áirithiú, ní mór a gcaidreamh a thuiscint go soiléir.

1. Ar fáil NPSH (NPSHA)

Cé mhéad fuinnimh is féidir leis an gcóras a sholáthar i ndáiríre?

Cinneann do choinníollacha suiteála go hiomlán NPSHA agus níl baint ar bith aige leis an mbranda caidéil. Braitheann sé ar na fachtóirí seo a leanas:

• Airde leibhéal leachtach: Airde an dromchla leachtach umar stórála i gcoibhneas le lárlíne an chaidéil (dearfach do shúchán tuilte, diúltach le haghaidh súchán ardaitheoir).
• Brú dromchla: Cibé an bhfuil an umar stórála oscailte do bhrú an atmaisféir nó séalaithe agus brú.
• Frithchuimilte píblíne: Caillteanais friotaíochta de bharr fad na píblíne súchán, na huillinne agus na comhla.
• Teocht leachtach: Príomhphointe! Dá airde an teocht, is amhlaidh is éasca a ghalaíonn an leacht, agus dá ísle an NPSHA.

2. Riachtanach NPSH (NPSHR)

Cé mhéad fuinnimh a ídíonn an caidéal féin?

Is saintréith bhunúsach den chaidéal é NPSHR, arna chinneadh ag an monaróir trí thástáil dhian agus marcáilte ar chuar feidhmíochta an chaidéil. Léiríonn sé an tomhaltas fuinnimh a theastaíonn chun an leacht a shreabhadh ón inlet caidéil go dtí an pointe brú íosta taobh istigh den impeller.

• Tionchar ráta sreafa: Dá airde an ráta sreafa, is amhlaidh is tapúla an treoluas sreafa, is mó an titim brú, agus is gnách go mbíonn an NPSHR níos airde.
• Tionchar deartha: Is féidir le múnla hiodrálach den scoth (cosúil le dearadh súchán dúbailte) an NPSHR a laghdú go suntasach.

III. Cavitation: An Ghuais Mharfacha a bhaineann le NPSH Neamhleor

Nuair a bhíonn NPSHa < NPSHR, tá an brú ionraoin caidéil níos ísle ná an brú gaile leachtach, agus tarlaíonn cavitation i gcéimeanna, rud a fhágann damáiste do-aisiompaithe don trealamh ar deireadh.

1. Próiseas Tarluithe na Cavitation

1. Foirmiú crios ísealbhrú: Titeann brú an inlet caidéil go géar, fiuchann an leacht ar an toirt, rud a ghineann líon mór boilgeoga gaile bídeacha.
2. Inphléascadh mboilgeog: De réir mar a shreabhann na boilgeoga isteach i gcrios ardbhrú an impeller, titfidh siad agus sreabhann siad go tapa, ag táirgeadh tonnta turrainge ard-déine áitiúla.
3. Damáiste a charnadh: Gníomhaíonn na milliúin inphléascadh micreascópacha go leanúnach, ag déanamh damáiste de réir a chéile do chroí-chomhpháirteanna an chomhlachta caidéil.

2. Cúig Iarmhairt Thromchúiseach a Bhaineann le Cavitation

IV. Treoir Phraiticiúil: Conas NPSHa a Fheabhsú agus Rioscaí Cavitation a Sheachaint

I gcoinníollacha oibre ar an láthair, is féidir NPSHa a choigeartú trí bharrfheabhsú córais. Is iad seo a leanas na príomhthreoracha optamaithe, ar féidir iad a chur i bhfeidhm de réir cásanna iarbhír:

1. An suíomh suiteála a bharrfheabhsú: Ísligh an airde suiteála caidéil, tabhair tosaíocht don mhodh suiteála trí shúchán faoi thuilte chun an ceann brú statach inlet a mhéadú go díreach.
2. An píblíne súchán a shimpliú: Giorraigh fad an phíblíne súchán, laghdaigh comhpháirteanna friotaíochta áitiúla mar uillinn agus comhlaí, méadú ar thrastomhas an phíobáin shúchán, agus laghdaigh treoluas sreafa sreabhach agus caillteanais cuimilte.
3. Ardaigh an leibhéal leachtach inlet: Méadaigh an airde leibhéal leachtach ar an taobh shúchán chun brú statach éifeachtach a threisiú agus soláthar brú inlet a neartú.
4. Coinníollacha meán rialaithe: Ísligh teocht na meán ardteochta chun brú gaile a laghdú; nó roghnaigh cineálacha caidéil cavitation-resistant atá oiriúnach don mheán.
5. Roghnú agus meaitseáil chineáil chruinn: Tabhair tosaíocht do chaidéil lártheifeacha le luachanna NPSHR níos ísle chun rioscaí cavitation ón bhfoinse a laghdú agus oiriúnú do choinníollacha oibre casta.

Conclúid: Lig do Shonraí Garda do Shócmhainní

Cad é Glan Ceann Súchán Dearfach (NPSH)? Is é an líne roinnte idir oibriú éifeachtach agus teip thubaisteach.

Ná fan go dtí go gcloiseann tú fuaim na "clocha caidéalaithe" le dul i mbun gnímh.Teifikotiomanta do réitigh sreabhach a sholáthar duit a shásóidh ní hamháin caighdeáin ach a sháraíonn ionchais freisin. Ó anailís chruinn ar riocht oibre go déantúsaíocht caidéil den scoth, déanaimid an tóir deiridh ar NPSH a chomhtháthú i ngach píosa trealaimh, ag cinntiú go n-oibríonn do chóras go héifeachtach i dtost agus saor ó thrioblóidí cavitation.
