Ardaitheoir Súchán Geoiméadrach Caidéil Lártheifeacha a Ríomh Hg: Foirmlí, Nósanna Imeachta, Cásanna & Treoir um Sheachaint Chaise

An t-ardaitheoir súchán geoiméadrach Hg de acaidéal lártheifeachaIs nós imeachta lárnach é i ndearadh suiteála caidéil. Cinneann sé go díreach an dtarlóidh cavitation, cibé an féidir leis an gcaidéal uisce a tharraingt go cobhsaí, agus an féidir leis oibriú go héifeachtach ar feadh i bhfad. Eascraíonn go leor lochtanna ar nós aschur uisce neamhleor, torann ard agus creathadh, damáiste impeller, agus teipeanna trealaimh go minic ó mhí-áirimh an ardaitheoir shúchán geoiméadrach Hg nó an iomarca airde suiteála.

I. Cad éCaidéal LártheifeachaArdaitheoir Súchán Geoiméadrach Hg?

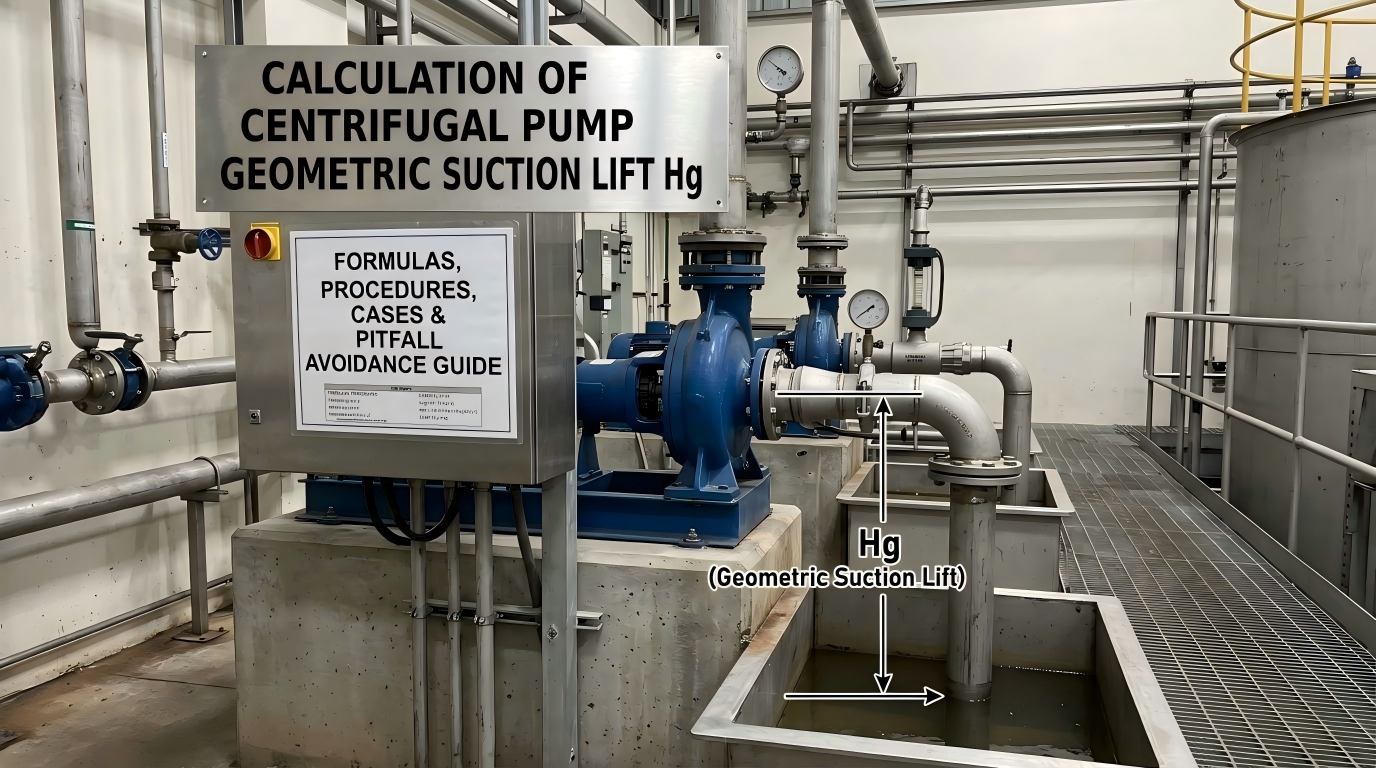

Tagraíonn an t-ardaitheoir súchán geoiméadrach Hg de chaidéal lártheifeacha don difríocht airde ingearach idir lárlíne an impeller caidéil agus dromchla leachtach an umar súchán, arna thomhas i méadair (m). Feidhmíonn sé mar pharaiméadar rialaithe lárnach chun cumas súchán leachtach an chaidéil a mheas agus cavitation a chosc.

Critéir bhreithiúnais ghinearálta maidir le suiteáil an tionscail:

• Hg ＞ 0: Tá an caidéal suiteáilte os cionn an dromchla leachtach, ar a dtugtar suiteáil ardaitheoir súchán, an modh suiteála is forleithne i gcásanna tionsclaíocha.
• Hg ＜ 0: Tá an caidéal suiteáilte faoi bhun an dromchla leachtach, ar a dtugtar suiteáil shúchán tuilte, a chuireann deireadh leis an mbaol ionghabhála aeir agus a sheachadann an chobhsaíocht frith-cavitation is fearr.
• Hg Iomarcach: Má sháraíonn an airde suiteála iarbhír an luach incheadaithe ríofa, beidh cavitation, briseadh sreafa, aschur uisce éagobhsaí, damáiste impeller agus lochtanna eile ann dosheachanta.

I mbeagán focal, ní féidir Hg a shocrú go treallach mar thoise suiteála. Ní mór é a dhíorthú trí ríomh beacht agus ceartú riocht oibre, ag gníomhú mar innéacs éigeantach le haghaidh oibriú caidéil sábháilte, fadtéarmach agus cobhsaí.

II. Bunchoincheapa Bunúsacha: Ardaitheoir Súchán Incheadaithe Hs agus Glan Ceann Súchán Dearfach Δh

Braitheann ríomh caidéil Hg ar dhá pharaiméadar mór arna dtomhas ag monaróirí caidéil, arb iad na coincheapa is mearbhall do thosaitheoirí freisin.

1. Ardaitheoir Súchán Incheadaithe Hs

Tagraíonn an t-ardaitheoir súchán incheadaithe Hs don chéim fholús uasta incheadaithe ag brú inlet an chaidéil p₁, rud a léiríonn go díreach cumas súchán leachtach an chaidéil lártheifeacha.

Príomhriail: Ní fhaightear luach Hs ó ríomhanna teoiriciúla; déantar é a thomhas go turgnamhach ag monaróirí caidéil agus tá sé liostaithe i gcatalóga caidéil agus ar ainmchláir do phearsanra innealtóireachta chun tagairt a dhéanamh.

Coinníollacha caighdeánacha tástála arna sonrú ag monaróirí: Déantar an luach caighdeánach Hs a chalabrú le haghaidh uisce glan 20 ° C faoi bhrú caighdeánach atmaisféarach de 1.013 × 10⁵ Pa. Nuair a bheidh an airde ar an láthair, teocht an uisce nó athruithe meán iompair, ní mór athchóiriú riocht oibre a dhéanamh. Beidh earráidí ríofa mar thoradh ar chur i bhfeidhm díreach na bparaiméadar catalóige.

2. Glan Ceann Súchán Dearfach Δh (NPSHr)

Úsáidtear an glancheann súchán dearfach Δh, ar a dtugtar freisin an ceann súchán glan dearfach riachtanach NPSHr, den chuid is mó chun airde suiteála caidéil ola agus caidéil tionsclaíochta ardchruinneas a ríomh. Léiríonn sé an chéim fholús incheadaithe do shúchán leachtach an chaidéil, i.e., airde suiteála incheadaithe deiridh na caidéil, leis an aonad méadair.

Ag teacht le paraiméadair Hs, déantar tástáil ar an NPSHr atá liostaithe sna catalóga le huisce glan 20°C mar mheán. Tá gá le ceartú ar leithligh nuair a bhíonn ola, leachtanna ceimiceacha agus meáin speisialta eile á iompar.

Foirmle meastacháin shúchán ardaitheoir d’úsáid innealtóireachta ar an láthair:

Ardaitheoir Súchán = Colún brú uisce caighdeánach atmaisféarach (10.33 m) − Riachtanach NPSHr Δh − Corrlach sábhála (0.5 m)

Is féidir leis an brú atmaisféarach caighdeánach tacú le airde píblíne folúis de 10.33 méadar. Is caighdeán tionscail é an lamháil sábháilteachta 0.5 méadar a ghlactar go forleathan chun cavitation meandarach de bharr coinníollacha oibre athraitheacha a sheachaint.

III. Sraith iomlán de Fhoirmlí Áirithe don Ardaitheoir Súchán Geoiméadrach Caidéil Lártheifeacha Hg

Maidir le hinnealtóireacht ar an láthair, roinntear foirmlí i bhfoirmlí ríofa beachta agus foirmlí meastacháin thapa bunaithe ar chineál an trealaimh agus cásanna ríofa, is infheidhme maidir le gach caidéal uisce glan, caidéal ola agus caidéal ceimiceach.

1. Foirmle Ghinearálta Beacht um Ríomh

Hg = (Pa − Pv) / ρg − NPSHr − hw

Baineann an fhoirmle seo le ríomhanna beachta don chuid is mó de na caidéil lártheifeacha agus is í an fhoirmle is fearr le haghaidh institiúidí deartha agus foirne tógála.

2. Foirmle Choiteann Bunaithe ar Ardaitheoir Súchán Incheadaithe

Hg = Hs1 − hw

Seasann Hs1 d’ardaitheoir súchán incheadaithe arna cheartú do choinníollacha oibre iarbhír; Léiríonn hw caillteanas iomlán cloigeann na píblíne súchán. Is féidir an fhoirmle seo a chur i bhfeidhm go díreach nuair a bhíonn an ceann treoluas diomaibhseach.

3. Foirmle Meastacháin Ardaitheoir Súchán Tapa

Hg = 10.33 − Δh − 0.5

Oiriúnach le haghaidh fíorú tapa ar an láthair, iniúchadh trealaimh agus dearadh réamhscéim le haghaidh éifeachtacht ama.

Sainmhínithe Paraiméadar:

• Hg: Ardaitheoir súchán geoiméadrach incheadaithe den chaidéal lártheifeacha (m). Ní mór airde suiteála iarbhír an trealaimh a bheith níos lú ná an luach seo.
• Pa: Brú atmaisféarach áitiúil ar an láthair (Pa); Is é luach riocht oibre caighdeánach 101325 Pa (10.33 m colún uisce).
• Pv: Brú gaile an mheáin iompartha ag teocht reatha (Pa). Cruthaíonn teocht an uisce níos airde brú gaile níos airde agus Hg incheadaithe níos ísle.
• ρ: Dlús an mheán iompair (kg/m³); is é 1000 kg/m³ an luach réamhshocraithe d'uisce glan.
• g: Luasghéarú imtharraingteach, socraithe ag 9.81 m/s².
• NPSHr/Δh: Glan glan deimhneach ceann súchán an chaidéil (m), paraiméadar bunúsach ó chatalóga déantúsóirí caidéil.
• hw: Caillteanas ceann iomlán na píblíne súchán (m), lena n-áirítear caillteanas cuimilte, caillteanais ó uillinn, comhlaí agus strainers.
• Hs, Hs1: Ardaitheoir súchán incheadaithe don chatalóg bhunaidh agus ardaitheoir súchán incheadaithe arna cheartú i riocht oibre (m).

IV. Modh Tiontaithe le haghaidh Paraiméadair Hs faoi Choinníollacha Oibre Neamhchaighdeánacha

Ní bhaineann na luachanna Catalóg H a sholáthraíonn monaróirí ach le huisce glan 20°C faoi ghnáthbhrú an atmaisféir. Tá an t-athrú éigeantach nuair a bhíonn coinníollacha oibre ar an láthair éagsúil, nasc ina ndéanann 90% de phearsanra innealtóireachta botúin.

1. Uisce glan a iompar le coinníollacha oibre éagsúla (éagsúlachtaí airde & teocht an uisce)

Hs1 = Hs + Ha − 10.33 − Hv + 0.24

• Ha: Brú atmaisféarach áitiúil arna thiontú go airde colún uisce coibhéiseach (m)
• Hv: Brú gaile sáithithe leachta ag teocht iarbhír arna thiontú go airde colún uisce coibhéiseach (m)
• 10.33: Airde colún uisce brú atmaisféarach caighdeánach
• 0.24: Airde colún uisce brú gal de 20 ° C uisce glan

2. Ola, ceimiceáin agus leachtanna speisialta eile a iompar

Tá gá le comhshó dhá chéim:

Céim 1: Ceartaigh luach na gcatalóg Hs leis an bhfoirmle thuas uisce glan chun Hs1 a fháil.

Céim 2: Déan ceartú tánaisteach ar Hs1 bunaithe ar thréithe dlúis, slaodachta agus galúcháin an mheáin speisialta chun an t-ardaitheoir súchán incheadaithe coibhéiseach a mheaitseáil leis an meán a fháil, ansin cuir an toradh isteach san fhoirmle ríomh Hg chun lochtanna trealaimh de bharr diallais ríomh a sheachaint.

V. Cásanna Ríomh Praiticiúla do Chásanna Ilghnéitheacha

Cás 1: Meastachán ar Ardaitheoir Súchán Simplithe trí NPSHr

I bhfianaise na gcoinníollacha: NPSHr Δh riachtanach de chaidéal lártheifeacha = 4.0 m, is é an meán uisce glan faoi choinníollacha oibre caighdeánacha.

Próiseas ríofa:

Ardaitheoir Súchán = 10.33 − 4.0 − 0.5 = 5.83 m

Conclúid: Caithfidh airde suiteála sábháilte an chaidéil seo a bheith níos ísle ná 5.83 m.

Cás 2: Ríomh Beacht le haghaidh Déchoinníollacha Oibre (Uisce Comhthimpeallach & Uisce Ardteochta)

Coinníollacha á gcur san áireamh: Ardaitheoir súchán incheadaithe sa chatalóg Hs = 5.7 m, friotaíocht iomlán píblíne shúchán hw = 1.5 mH₂O, brú atmaisféarach áitiúil = 9.81×10⁴ Pa, neamhaird ar an gceann treoluas. Ríomh ardaitheoir súchán geoiméadrach incheadaithe le haghaidh uisce glan 20°C agus uisce te 80°C faoi seach.

Coinníoll Oibre 1: Uisce Glan 20°C a Iompar

Tá brú an atmaisféir áitiúil gar do riocht caighdeánach tástála an mhonaróra, mar sin níl aon cheartú Hs ag teastáil.

Hg = Hs − hw = 5.7 − 1.5 = 4.2 m

Conclúid: Maidir le huisce glan 20 ° C, ní rachaidh airde suiteála an chaidéil thar 4.2 m le haghaidh oibriú sábháilte.

Coinníoll Oibre 2: Uisce Te 80°C a Iompar

Tá ceartú Hs éigeantach le haghaidh uisce ardteochta. Sonraí tábla cuardaigh: Brú gaile sáithithe de 80°C uisce = 47.4 kPa, Hv comhfhreagrach = 4.83 mH₂O; brú áitiúil an atmaisféir Ha ≈ 10 mH₂O.

Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 m

Ceartaíodh ionadaí Hs1 chun airde suiteála a ríomh:

Hg = Hs1 − hw = 0.78 − 1.5 = −0.72 m

Príomhchonclúid: Ciallaíonn luach Hg diúltach go bhfuil cosc ​​ar shuiteáil ardaitheoir súchán faoin gcoinníoll oibre ardteochta seo; tá suiteáil shúchán tuilte éigeantach. Caithfidh an comhlacht caidéil a bheith ar a laghad 0.72 m faoi dhromchla leachtach an umair, ar shlí eile beidh cavitation mór agus caillteanas súchán ann.

VI. Príomhfhachtóirí a mbíonn Tionchar acu ar Ardaitheoir Súchán Geoiméadrach Caidéal Lártheifeacha Hg

Trí na príomhfhachtóirí seo a mháistreacht is féidir scéimeanna suiteála a uasmhéadú go tapa agus lochtanna cavitation a chosc mar bhunchúis:

1. Airde: Freagraíonn airde níos airde do bhrú an atmaisféir níos ísle agus luach Ha níos lú, rud a fhágann go bhfuil Hs1 ceartaithe níos ísle agus Hg incheadaithe laghdaithe go suntasach. Teastaíonn airde suiteála íslithe nó leagan amach trí shúchán faoi thuilte ó chaidéil atá suiteáilte ar airde ard.
2. Teocht mheánach: Méadaíonn teocht leachtach níos airde brú gaile sáithithe Hv, ag laghdú go suntasach Hg incheadaithe. De ghnáth ní bhíonn uisce ardteochta ag luí le suiteáil ardaitheoir súchán ard.
3. Caillteanas ceann píblíne: Mar thoradh ar phíblínte súchán níos faide, trastomhais píopaí níos lú, agus níos mó uillinn, comhlaí agus strainers bíonn caillteanas hw níos airde agus Hg níos lú ar fáil.
4. Feidhmíocht bhunúsach an chaidéil: Seachnaíonn NPSHr riachtanach níos lú agus luach catalóg H níos fearr feidhmíocht frith-cavitation níos fearr agus airde suiteála incheadaithe níos airde.

VII. Gaistí Coitianta maidir le Mí-ríomh agus Suiteáil

Úsáid dhíreach a dhéanamh ar bhunpharaiméadair Hs agus NPSHr gan cheartú ar airde agus teocht an uisce, rud a fhágann go bhfuil torthaí ríofa go hiomlán saobhadh.

Dearmad ar chaillteanas ceann píblíne trí shúchán, ag brath go hiomlán ar ríomhanna teoiriciúla, rud a fhágann go bhfuil an iomarca airde suiteála iarbhír agus cavitation caidéil.

Níl aon lamháil sábháilteachta in áirithe, suiteáil ar an teorainnluach ríofa. Tarlaíonn cavitation díreach tar éis scálaithe píblíne nó luaineachtaí riocht oibre.

Suiteáil éigeantaigh ardaitheoir súchán le haghaidh meáin ardteochta agus feidhmchláir ard-airde, gan aird a thabhairt ar an gceanglas súchán faoi thuilte a léiríonn luachanna diúltacha Hg.

Foirmlí uisce glan a chur i bhfeidhm go díreach ar na meáin ola agus ceimiceacha gan ceartú meánach tánaisteach.

VIII. Ceisteanna Coitianta

C1: Cad a chiallaíonn ardaitheoir súchán geoiméadrach caidéal lártheifeacha diúltach Hg?

Ciallaíonn Hg diúltach nach féidir leis an gcaidéal leacht a tharraingt trí shúchán ardaitheoir a shuiteáil. Tá leagan amach súchán tuilte ag teastáil, agus lárlíne an ionraonta caidéil suite faoi dhromchla leacht an umair shúchán chun rioscaí ionghabhála aeir agus cavitation a dhíchur go hiomlán. Úsáidtear an leagan amach seo go forleathan le haghaidh uisce ardteochta, iompar leachtach ceimiceach agus iarratais ard-airde.

C2: Cén fáth nach féidir paraiméadair chatalóg Hs a chur i bhfeidhm go díreach ar an láithreán?

Is sonraí turgnamhacha iad luachanna Catalóg Hs a chalabraítear ach amháin le haghaidh uisce glan 20°C faoi ghnáthbhrú an atmaisféir. Athraíonn aon éagsúlacht in airde ar an láthair, teocht an uisce nó meán iompair brú gal leachta agus brú an atmaisféir, ag ordú tiontú riocht oibre sular féidir Hs a úsáid le haghaidh ríomhaireachtaí.

C3: Cad é an gaol idir NPSHr agus ardaitheoir súchán geoiméadrach?

Freagraíonn NPSHr Δh atá ag teastáil níos mó le feidhmíocht frith-cavitation níos laige agus airde suiteála incheadaithe níos ísle. Seachadann NPSHr níos lú cumas súchán leachtach níos fearr agus airde suiteála incheadaithe níos airde.

C4: Cén fáth go bhfuil corrlach sábháilteachta 0.5 m éigeantach i ríomhanna caidéil?

Áirítear le héiginnteachtaí ar an láthair luaineachtaí teocht an uisce, scálú píblíne, éagsúlachtaí sreafa agus diallais brú. Coscann corrlach sábháilteachta 0.5 m forchoimeádta cavitation meandarach agus cinntíonn sé oibriú trealaimh chobhsaí fadtéarmach.

IX. Achoimre

Ardaitheoir súchán geoiméadrach caidéil lártheifeacha a ríomh ionaid Hg ar dhá chroí-pharaiméadair: ardaitheoir súchán incheadaithe Hs agus NPSHr Δh riachtanach. Oibríonn meastachán tapa do ghnáthchoinníollacha oibre, agus tá sé éigeantach teocht an uisce, airde agus meán an uisce a cheartú i gcásanna neamhchaighdeánacha. Cinneann luach dearfach nó diúltach Hg go díreach an nglacfar le ardaitheoir súchán nó suiteáil shúchán faoi thuilte, ag feidhmiú mar an eochair chun cavitation caidéil, torann neamhghnácha, aschur uisce neamhleor agus damáiste impeller a sheachaint. I gcás feidhmeanna innealtóireachta, tá cosc ​​iomlán ar úsáid dhíreach paraiméadair chatalóg neamhcheartaithe agus suiteáil ar an luach teorann teoiriciúil. Tá ríomh beacht le ceartú riocht oibre ar an láthair agus corrlach sábháilteachta in áirithe ag teastáil chun oibriú caidéil éifeachtach, cobhsaí agus fadtéarmach a ráthú.
