I suiteáil, coimisiúnú, cothabháil agus cothabháil na gcóras sreabhach tionsclaíoch (cosúil le caidéil, comhlaí, píblínte, malartóirí teasa agus trealamh eile), is próiseas lárnach é an plean flushing chun neamhíonachtaí a bhaint (slag weld, meirge, deannach, stains ola) sa chóras agus oibriú sábháilte trealaimh a chinntiú.

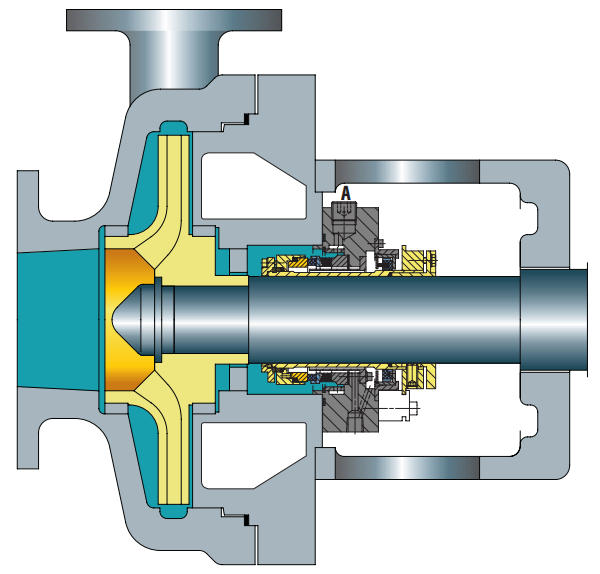

I. Plean 1: Aon-lúb Díreach-Trí Sruthú (Cineál Bunúsach Uilíoch)

1. Croímhíniú

Ní éilíonn Plean 1 aon phíblínte seachtracha. Feidhmíonn sé mar phíblíne inmheánach sruthlaithe do rónta meicniúla. Murab ionann agus Plean 11, níl an píblíne sruthlaithe nochta don atmaisféar, rud a chuireann cosc ​​ar shreabháin ard-slaodachta ó reo/polaiméiriú ag teochtaí ísle.

2. Cásanna Infheidhme

• De ghnáth a úsáidtear le haghaidh caidéil cothrománacha.
• Leachtanna ard-slaodachta atá seans maith do ramhrú, do sholadú nó do pholaiméiriú.
• Níos oiriúnaí do chaidéil ANSI.

3. Réamhchúraimí

• Ní mór ráta sreafa an sreabhach flushing a bheith leordhóthanach chun teas a bhaint as an seomra séala meicniúil.
• Murab ionann agus Plean 11, is annamh a dhírítear an sreabhach flushing chuig aghaidh an tséala.
• Ní mholtar do tháirgí salach, mar is féidir leo an phíblíne shruthlaithe a chlog go héasca.
• Neamhbhainteach maidir le caidéil ingearacha.

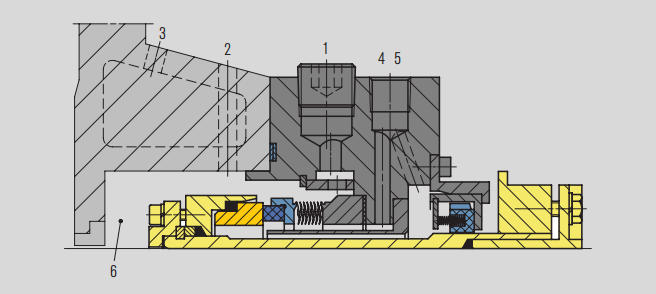

Sonraí Seomra Séala

1. Port flushing (F), plugáilte (le haghaidh sreabhán a d’fhéadfadh a bheith i gcúrsaíocht amach anseo nó aeráil caidéil ingearacha)
2. Port vent (V), más gá
3. Ní mholtar do tháirgí salach, mar is féidir leo an phíblíne shruthlaithe a chlog go héasca.
4. Ráta sreabhadh uisce fuaraithe (Q)
5. Port draein (D)
6. Seomra róin

II.

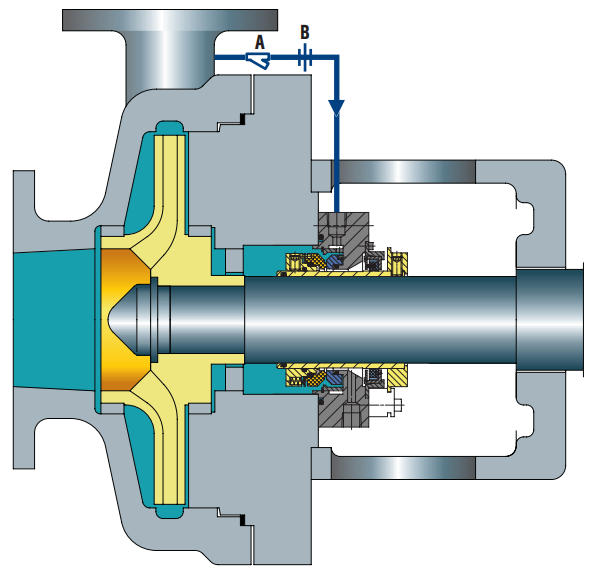

1. Croímhíniú

• Plean sruthlaithe réamhshocraithe do gach séala aonair.
• Feidhmíonn sé mar phlean flushing agus féin-scaoilte le haghaidh caidéil cothrománacha.
• Cuidíonn corrlach brú gaile breise a chruthú sa seomra róin.
• Úsáideann sé orifices rialaithe sreafa chun sreabhadh an sreabhach flushing chuig an séala meicniúil a theorannú.
• Úsáidtear sruthlú dáilte chun fuarú agus lubrication a dhéanamh níos éifeachtaí.

2. Cásanna Infheidhme

• Go ginearálta oiriúnach do gach cuspóir ginearálta, ach amháin nuair a bhíonn an difríocht brú idir an calafort urscaoilte caidéil agus an brú seomra séala beag.

3. Réamhchúraimí

• I gcás feidhmeanna ardcheann, ní mór méid an orifice agus/nó líon na n-orifices a ríomh go han-chúramach.
• Cinntíonn imréiteach bushing an scornach agus méid an orifice le chéile gur féidir leis an sreabhach flushing sreabhadh i gceart chuig an séala.
• Seiceáil i gcónaí an difríocht idir an calafort urscaoilte agus brú an tseomra róin.
• Ba cheart meáin ina bhfuil solaid, scríobaigh nó substaintí atá so-pholaiméirithe a sheachaint.
• Is féidir clogáil an phláta orifice a dhearbhú trí theocht dhromchla an phíblíne in aghaidh an tsrutha agus anuas ón pláta orifice a sheiceáil.

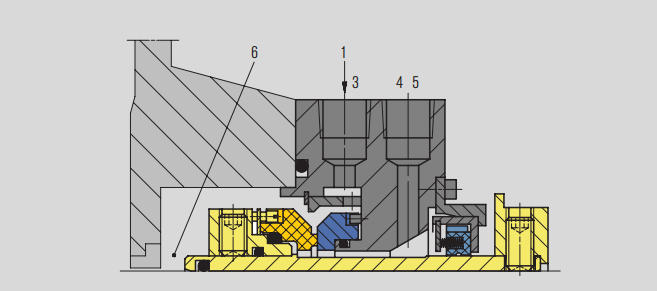

Sonraí Seomra Séala

1.From limistéar ardbhrú na caidéil (urscaoileadh caidéil nó píblíne urscaoilte caidéil)
3. Port flushing (F)
4.Cooler (Q)
5.Drain port (D)
seomra 6.Seal



III.

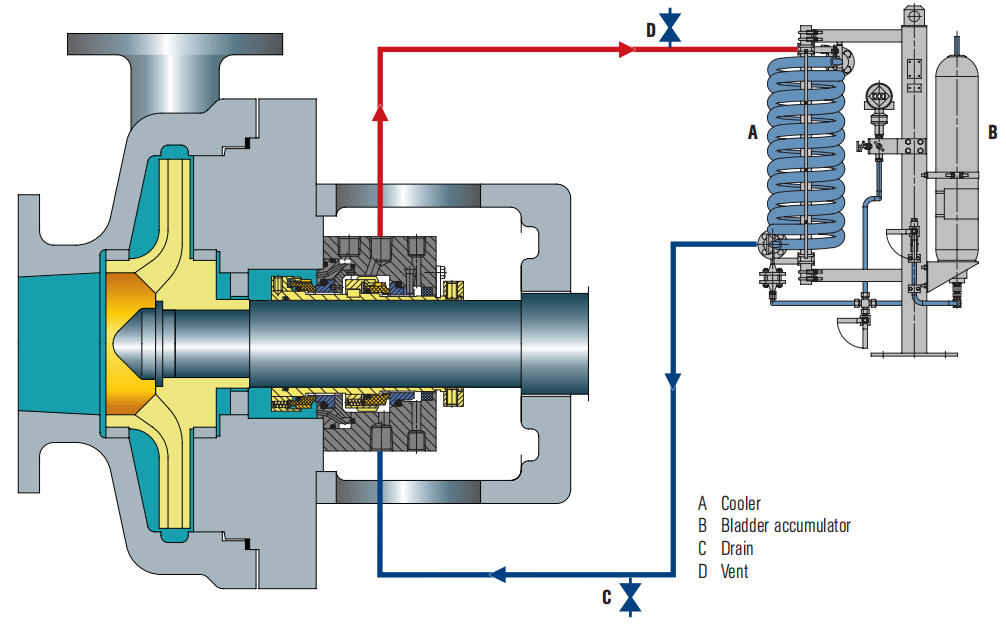

1. Croímhíniú

• Ní sceithfidh an meán pumpáilte chuig an atmaisféar mura gcailltear brú an umair.
• Éilíonn brú foinse nítrigine.
• Soláthraíonn cornaí fuaraithe laistigh nó lasmuigh den umar chun teas a bhaint.
• Úsáideann gléas cúrsaíochta inmheánach chun a chinntiú go bhfuil an sreabhach bacainn i gcúrsaíocht.
• Téann an sreabhach bacainn isteach sa mheán próisis tríd an aghaidh séala istigh.

2. Cásanna Infheidhme

• Oiriúnach do dhálaí oibre ina gceadaítear an meán táirge a chaolú.
• Oiriúnach do dhálaí oibre nuair nach féidir leis an meán lubrication a sholáthar don aghaidh séala istigh.
• Oiriúnach do chásanna ina bhfuil an brú leithlisithe suas le 16 bar (232 psi).

3. Réamhchúraimí

• A chinntiú go bhfuil an brú foinse níos airde ná an brú leithlisithe riachtanach.
• vent an córas sula dtosaíonn tú ar an trealamh.
• Monatóireacht a dhéanamh ar theocht phíblínte inlet agus asraonta an tséala.
• Léiríonn titim i leibhéal leachtach an umar stórála sceitheadh ​​na rónta laistigh agus/nó lasmuigh.
• Cinntigh go bhfuil an brú leithlisithe i gcónaí ar a laghad 1.4 bar (20 psi) níos airde ná brú an tseomra séala.
• Má tá an brú leithlisithe níos airde ná 16 bar (232 psi), ba cheart Plean 53B, 53C nó 54 a ghlacadh.
• Port flushing (F), plugáilte (le haghaidh sreabhán a d’fhéadfadh a bheith i gcúrsaíocht amach anseo nó aeráil caidéil ingearacha)
• Cinntigh an comhoiriúnacht idir an sreabhach leithlis agus an meán a phumpálann an caidéal.

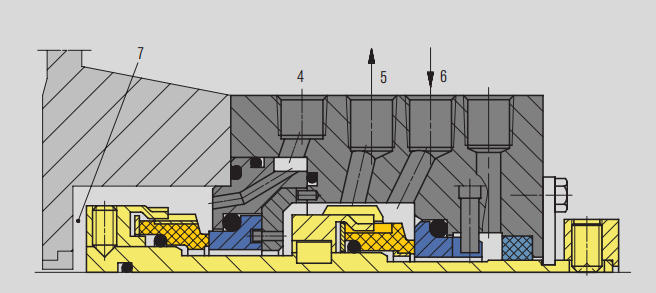

Sonraí Seomra Séala

4.Flushing (F)

معدل تدفق مياه التبريد (س)

6. Inlet bhacainn leachtach (LBI)

seomra 7.Seal

IV.

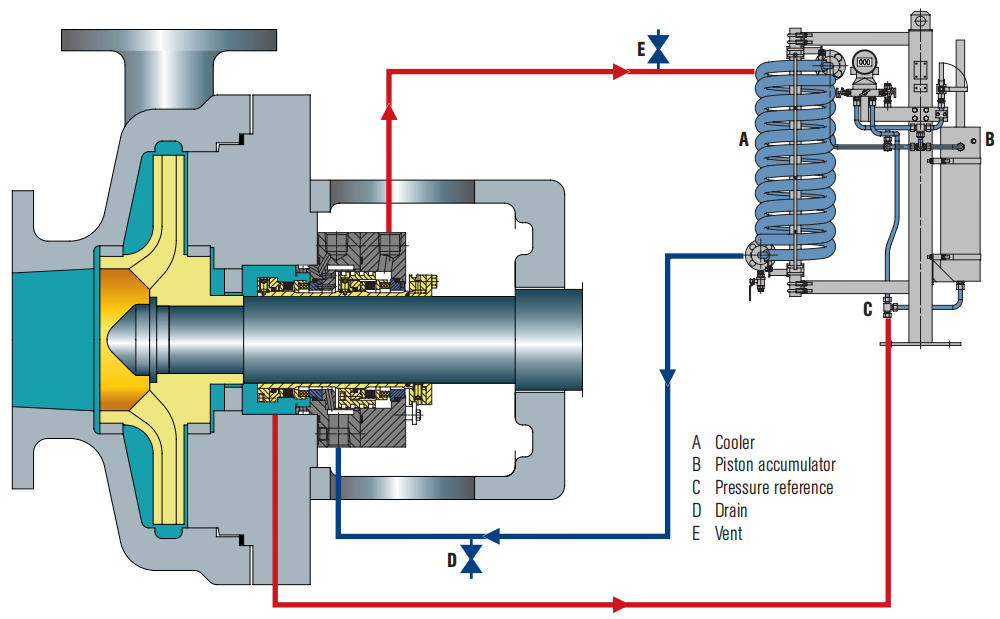

1. Croímhíniú

• Tá an sreabhach bacainn agus nítrigine scartha le scairt, rud a d'fhéadfadh cosc ​​a chur go héifeachtach ar mheascadh nítrigine agus ar an sreabhach bacainn, cosúil le Plean 53A.
• De ghnáth ní sceithfidh an meán pumpáilte go dtí an t-atmaisféar mura gcailltear brú na lamhnán.
• Cinntíonn imréiteach bushing an scornach agus méid an orifice le chéile gur féidir leis an sreabhach flushing sreabhadh i gceart chuig an séala.
• Oiriúnach do chásanna feidhmithe ina bhfuil an brú leithlisithe níos airde ná 16 bar (232 psi) agus nach féidir glacadh le Plean 53A.
• Téann an sreabhach bacainn isteach sa mheán próisis tríd an aghaidh séala istigh.

2. Cásanna Infheidhme

• Oiriúnach do dhálaí oibre ina gceadaítear an meán táirge a chaolú.
• Ionraon téimh/fuaraithe (HI nó CI), asraon téimh/fuaraithe (HO nó CO), más gá
• Oiriúnach do dhálaí oibre nuair nach féidir glacadh le Plean 53A mar gheall ar éagumas foinse nítrigine leanúnach agus cobhsaí a fháil ag an mbrú riachtanach.
• Oiriúnach do chásanna feidhmithe ina bhfuil an brú leithlisithe níos airde ná 16 bar (232 psi) agus nach féidir glacadh le Plean 53A.

3. Réamhchúraimí

• Port flushing (F), plugáilte (le haghaidh sreabhán a d’fhéadfadh a bheith i gcúrsaíocht amach anseo nó aeráil caidéil ingearacha)
• Fíoraigh an chomhoiriúnacht idir an sreabhach leithlis agus an meán pumpáilte.
• A chinntiú go bhfuil an scairt lamhnán réamh-mhuirearaithe ag an mbrú ceart chun an brú aonrúcháin riachtanach a bhaint amach ag an teocht oibriúcháin.
• vent an córas sula dtosaíonn tú ar an trealamh.
• Monatóireacht a dhéanamh ar theocht phíblínte inlet agus asraonta an tséala.
• Cinntigh go bhfuil an brú leithlisithe i gcónaí ar a laghad 1.4 bar (20 psi) níos airde ná brú an tseomra séala.
• Mar gheall ar chumas beag an sreabhach leithlis sa charnadóir, braitheann an éifeacht diomailt teasa ar éifeachtacht an fhuaraitheora.

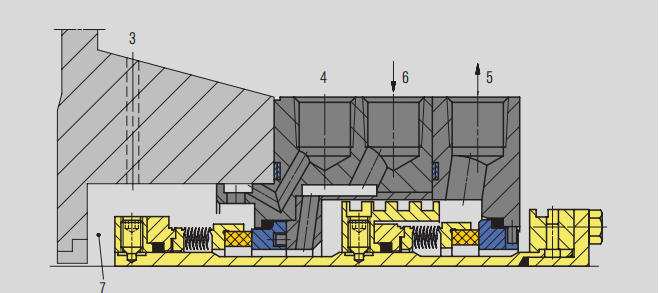

Sonraí Seomra Séala

Pointe tagartha 3.Pressure

4.Flushing (F)

Aschur bacainn 5.Liquid (LBO)

6. Ionchur bacainn leachtacha (LBI)

seomra 7.Seal

Conclúid
