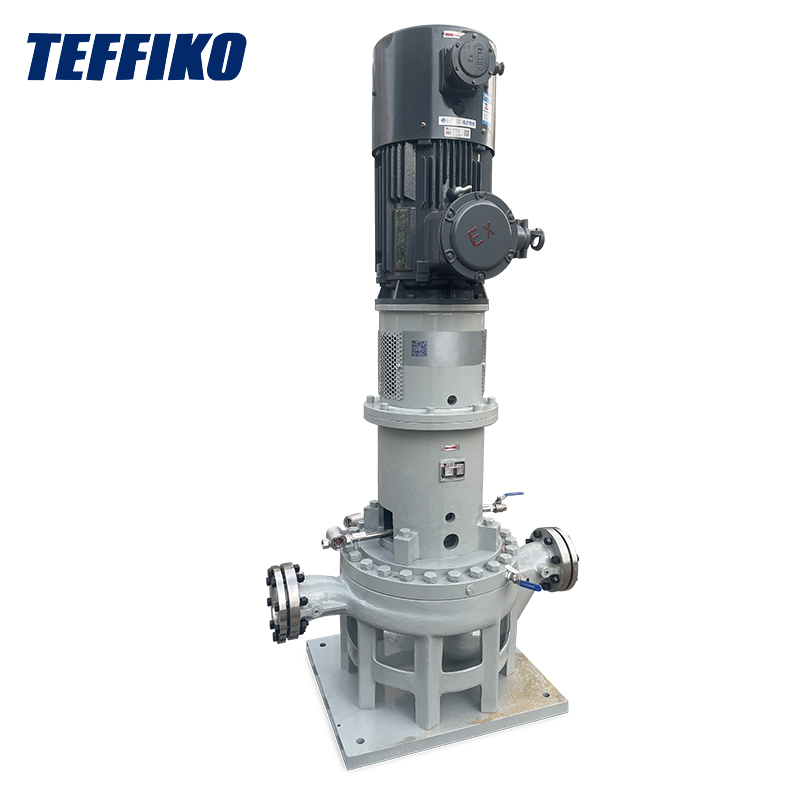

An Caidéal Lártheifeacha OH3: An Rogha is Fearr do Spásanna Caol

Tá anCaidéal lártheifeacha OH3chuir sé isteach go mór orm — is féidir leat é a fheiceáil i ngach áit, ó racaí píopaí scaglanna ola agus deiceanna ardán amach ón gcósta plódaithe go córais píblíne ardbhrú na stáisiúin chumhachta. Is é an rud a leagann amach é ó mhúnlaí caidéil eile ná a ghnéithe iontaofa agus marthanacha: dearadh ingearach a shábhálann spás, struchtúr modúlach le haghaidh cóimeála agus díchóimeála éasca, agus an cumas teocht ard, brúnna arda agus meáin chreimneach a sheasamh. Tá sé mar a bhí sé deartha go sonrach chun na fadhbanna casta is coitianta i suíomhanna tionsclaíocha a réiteach. Anseo thíos, miondealóidh mé a croí-chomhpháirteanna, an prionsabal oibre iarbhír, agus an chaoi a n-oiriúnaíonn na dearaí seo do choinníollacha oibriúcháin fíor-mhonarcha.

I. Croí-Chomhpháirteanna Struchtúrtha

Ní caint fholamh é feidhmíocht an OH3 - déantar innealtóireacht chruinn ar gach comhpháirt chun díriú ar phointí pian tionsclaíocha. Déanaimis iad a bhriseadh síos ceann ar cheann:

1.1 Lúibín Bearing Modúlach Ingearach

Murab ionann agus caidéil chothrománacha cosúil leis an OH1, a chomhtháthaíonn an tithíocht imthacaí leis an gcomhlacht caidéil, glacann an OH3 lúibín imthacaí modúlach neamhspleách atá suite go hingearach os cionn an chásála caidéil. Is dul chun cinn réabhlóideach é an dearadh seo do chásanna tionsclaíocha:

• Cumas ualachiompartha barrshraith: Tá an lúibín imthacaí déanta as iarann ​​​​teilgthe tromshaothair nó iarann ​​insínte, le tiús bhalla íosta 15mm, go hiomlán in ann na hualaí nozzle atá sonraithe ag caighdeán API 610 a sheasamh. Ní fhaca mé riamh é ag fulaingt ó mhí-ailíniú seafta mar gheall ar leathnú teirmeach píblíne, crapadh nó creathadh - tá a chobhsaíocht eisceachtúil.
• Cothabháil gan stró: Tá imthacaí sorcóir sorcóireach sraithe dúbailte "cúl le cúl" suite taobh istigh, ar féidir leis na fórsaí gathacha agus aiseach araon a sheasamh. Níos tábhachtaí fós, ní gá na píblínte ionraoin agus asraonta a dhíchóimeáil; ní mór duit ach an lúibín imthacaí a bhaint as an mbarr lena iniúchadh agus a dheisiú, ag laghdú go mór an t-am aga neamhfhónaimh.

1.2 Impeller Céim Aonair agus Cásáil Volóta Dúbailte

Is meaitseáil foirfe é an teaglaim den impeller agus volute, optamaithe trí Dhinimic Sreabhán Ríomhaireachta (CFD). Tagann gach múnla le trastomhas ≥ DN80 caighdeánach le toirt dhúbailte - déanann an modhnú beag seo éifeachtúlacht agus cobhsaíocht a dhúbailt:

• Impeller láidir agus deartha go hiontach: Ar fáil i cruach dhosmálta 316L nó Hastelloy, cuireann sé friotaíocht creimeadh den scoth. Laghdaíonn na lanna cuartha ar gcúl suaiteacht sreabhán, rud a fhágann go bhfuil éifeachtúlacht aistrithe fuinnimh iontach ard. Níl sé socraithe ach ag foirceann amháin den seafta caidéil le cnó glasála agus ní bhfaighidh sé taithí ar ghluaiseacht aiseach le linn oibriú - rinne mé seiceáil go sonrach le linn cothabhála, agus fanann sé i bhfeidhm go daingean fiú faoi úsáid ard-déine.
• Réitíonn toirt dhúbailte príomhphointe pian: Gineann gnáthbhotáin aonair fórsaí gathacha neamhchothromaithe faoi choinníollacha ard-sreafa, a chaitheann síos an seafta agus an imthacaí le himeacht ama. Mar sin féin, scoilteann toirt dhúbailte an OH3 an sreabhach ina dhá chosán trí bhealaí sreafa siméadracha, rud a fhritháireamh 90% de na fórsaí gathacha, ag laghdú go mór sraonadh seafta agus caitheamh iompair - ó mo thaithí féin, is féidir leis seo saol seirbhíse an chaidéil a leathnú roinnt blianta.

1.3 API 682-Córas Séalaithe Comhlíontach

Is guais mharfach é sceitheadh ​​agus meáin ardbhrú, tocsaineacha nó ardteochta á iompar - ach cuireann córas séalaithe an OH3 deireadh leis an imní seo go hiomlán:

• Cumraíocht bhunúsach cobhsaí agus iontaofa: Tagann sé go caighdeánach le séala meicniúil aon-deireadh, le aghaidheanna séalaithe chomhdhúile-graifíte sileacain. Cé nach bhfuil sé mhaisiúil, tá sé go hiomlán leordhóthanach do mheáin neamhghuaiseacha. Tá sé á rith agam go leanúnach ar feadh míonna gan aon saincheisteanna sceite.
• Rogha uasghrádaithe an-spriocdhírithe: Chun meáin tocsaineacha nó ard-chreimneach a iompar, is féidir é a uasghrádú go séala meicniúil deiridh dhúbailte le córas sreabhán leithlisithe, a rialaíonn sceitheadh ​​go ≤5ml/h — i bhfad níos ísle ná an tairseach 20ml/h de rónta pacála traidisiúnta. Is cúis áthais é lamháil sábháilteachta den sórt sin agus substaintí guaiseacha á láimhseáil.

1.4 Dearadh Nasc Díreach Píblíne Ingearach

Is sábhálann an dearadh "nasc díreach píblíne" do spásanna daingean agus riachtanais coigilte fuinnimh. Tá na flanges ionraoin agus asraonta ailínithe go beacht le lárlíne na píblíne, rud a chuireann deireadh leis an ngá atá le bunanna gléasta breise, agus is léir na buntáistí a bhaineann leis an gcéad lá úsáide:

• Úsáid spáis eisceachtúil: Níl airde caidéil múnla DN200 ach 1.0-1.5 méadar, ag laghdú an spáis urláir 60% i gcomparáid le caidéil chothrománacha leis an ráta sreafa céanna. Tá an buntáiste seo ríthábhachtach ar ardáin amach ón gcósta nó ar racaí plódaithe píopaí scaglainne - is féidir é a shuiteáil in áiteanna nach bhfuil rochtain ag samhlacha caidéil eile orthu.
• Éifeacht suntasach coigilte fuinnimh: Laghdaíonn níos lú uillinn píblíne caillteanas brú, agus is féidir le húsáid fhadtéarmach tomhaltas fuinnimh an chórais iomláin a ísliú 5% -8%. Cé nach bhfuil na coigilteas costais tosaigh suntasach, cuireann siad suas le himeacht ama, rud a fhágann gur ábhar iontais taitneamhach é do bhainisteoirí monarchan atá dírithe ar chostais.

II. Prionsabal Oibre Mionsonraithe

Ag a chroílár, oibríonn an OH3 bunaithe ar fhórsa lártheifeacha, ach tá gach nasc iompair sreabhach optamaithe chun freastal ar riachtanais ardbhrú agus ardchobhsaíochta. Brisfidh mé síos é céim ar chéim i dteanga shimplí:

Céim 1: Súchán Sreabhán

Téann sreabhán isteach sa chaidéal tríd an flange inlet atá nasctha go díreach. Cinntíonn an ailíniú beacht idir an flange agus an phíblíne sreabhadh sreabhach réidh (gan aon suaiteacht praiseach), agus laghdaíonn balla istigh snasta an chainéil sreafa inlet friotaíocht frithchuimilte. Cinntíonn sé seo go sreabhann sreabhach go haonfhoirmeach chuig an impeller - thug mé faoi deara gur annamh a bhíonn cavitation ann, saincheist choitianta le caidéil níos saoire.

Céim 2: Aistriú Fuinnimh ag an Impeller

Tiomáineann an mótar an seafta caidéil a rothlú trí chúpláil solúbtha, rud a fhágann go mbeidh an impeller ag rith ag luas ard 1450-2900 rpm. Brúann fórsa lártheifeacha an sreabhach ó lár an impeller go dtí a imill, agus de réir mar a théann an sreabhán trí na lanna cuartha siar, ardaíonn luas agus brú ag an am céanna. Is é an chéim seo an nasc lárnach maidir le fuinneamh meicniúil an mhótair a thiontú go fuinneamh sreabhach, agus is é an eochair d'oibriú na caidéil.

Céim 3: Comhshó Brú sa Double Volute

Téann an sreabhán ardluais isteach sa toirt dhúbailte ansin. Leathnaíonn an limistéar trasghearrtha de chainéil sreafa bíseach an volute de réir a chéile, ag moilliú síos an sreabhach agus ag athrú an chuid is mó dá fhuinneamh cinéiteach go brú statach (próiseas ar a dtugtar "idirleathadh"). Cinntíonn an dearadh siméadrach dáileadh brú aonfhoirmeach, fórsaí gathacha a fhritháireamh agus an seafta caidéil a choinneáil ag rothlú go réidh - fiú faoi ualach iomlán, níl aon wobbling ann.

Céim 4: Séalaithe agus Sreabhadh Sreabhán

Sula ndéantar é a urscaoileadh tríd an flange asraon, téann an sreabhach tríd an gcóras séala meicniúil. Faoi ghníomhaíocht an earraigh, feileann na fáinní séala seasta agus rothlach go docht le chéile, rud a chruthaíonn bacainn daingean. Fiú agus mé ag iompar meáin ardbhrú, níor tháinig mé ar shaincheisteanna sceite riamh. Ar deireadh, téann an sreabhán brú isteach sa phíblíne anuas chun freastal ar riachtanais na bpróiseas ina dhiaidh sin.

Céim 5: Tacaíocht Cobhsaí Imthacaí agus Córas seafta

Le linn oibriú an chaidéil, tacaíonn na himthacaí sorcóir dúbailte sa lúibín imthacaí modúlach go leanúnach leis an seafta caidéil rothlach, ag ionsú fórsaí gathacha a ghintear trí shreabhadh sreabhán agus fórsaí aiseach a ghineann sá impeller. Coinníonn an córas lubrication splancscáileán ionsuite na imthacaí fionnuar - chonaic mé go n-oibríonn sé ag 425 ° C gan róthéamh. Ina theannta sin, éilíonn sé cothabháil íosta; ní gá duit ach an leibhéal bealaí a sheiceáil le linn gnáthchigireachtaí.

III. Comparáid le Caidéil Shraith OH Eile

Chun buntáistí OH3 a léiriú go hintuigthe, déanaimid é a chur i gcomparáid le dhá chaidéal sraith OH coitianta eile (OH1 agus OH2) faoi chaighdeán API 610:

Conclúid

Ó thaithí phearsanta, is féidir liom a rá go muiníneach, ní hamháin gur táirge aibí é an OH3 a chomhlíonann caighdeán API 610 ach freisin léiriú ar dhomhainthuiscint Teffiko ar iontaofacht thionsclaíoch agus sonraí innealtóireachta. Níl aon ghnéithe mhaisiúil nó gan úsáid aige - feidhmíonn gach comhpháirt cuspóir praiticiúil, ag réiteach fadhbanna cosúil le spás a shábháil, cothabháil éasca, friotaíocht le coinníollacha foircneacha, agus sceitheadh ​​a chosc.

Admhaigh, ní hé an rogha is saoire ar an margadh é, agus fuair mé amach go bhfuil an lúibín imthacaí modúlach beagán trom go deimhin. Mar sin féin, tá a iontaofacht níos mó ná go leor chun an costas infheistíochta tosaigh a fhritháireamh. Ní hamháin go ndíolann Teffiko trealamh - soláthraíonn siad comhairle roghnóireachta ghairmiúil agus tacaíocht saolré iomlán. Chuaigh mé i gcomhairle lena bhfoireann arís agus arís eile le ceisteanna agus fuair mé freagraí pras i gcónaí. Cuireann an tsamhail chomhoibríoch seo ar chumas monarchana oibriú go leanúnach agus go réidh.

Le haghaidh tuilleadh réitigh agus cásanna fíor, tabhair cuairt ar an láithreán gréasáin oifigiúil:www.teffiko.com.
