Cad is caidéal OH1 ann?

Má oibríonn tú le caidéil lártheifeacha tionsclaíocha go rialta, is dócha gur tháinig tú trasna ar an tsamhail “OH1” - agus a bheith macánta, tá sé an-éasca a mheascadh le cineálacha eile. Tá a fhios ag go leor innealtóirí sreabhán iompair caidéil lártheifeacha, ach má iarrann tú orthu cad a dhéanann caidéal OH1 uathúil? Beidh an chuid is mó acu ag streachailt lena fhreagairt. Agus ná cuir tús fiú le foirne soláthair - míthuiscint ar an tsamhail ar fad ach ráthaíochtaí a chríochnaíonn suas leis an trealamh mícheart. Ach seo an rud: is capaill oibre iad caidéil OH1 i dtionscail cosúil le hola, cumhacht agus ceimiceáin. Is caidéal clasaiceach róchrochta iad faoin gcaighdeán API 610 (an cód dearadh domhanda do chaidéil lártheifeacha), agus nuair a fhaigheann tú na bunghnéithe, tá siad simplí go leor. Lig dom siúl leat tríd na sonraí tábhachtacha.

1. Ar dtús, Déanaimis Soiléiriú - Cad Go díreach atá i gceist le “OH1”?

Is cineál sonrach “caidéal lártheifeacha róchrochta” é OH1 arna shainiú ag caighdeán API 610. Déanaimis an t-ainmniúchán a bhriseadh síos: seasann “OH” do “Overhung” (sin ciall, ceart?), Agus léiríonn an “1” gur caidéal súchán deiridh aonchéime é. I dtéarmaí simplí, seo a chiallaíonn sé sin: tá an impeller (an chuid a ghluaiseann an sreabhach) socraithe ar thaobh amháin den seafta caidéil, tá an tithíocht imthacaí comhtháite go díreach leis an gcorp caidéil, agus ní thacaíonn na imthacaí ach foirceann amháin den chaidéal - mar sin an t-ainm "róchrochta".

Déanann API 610 caidéil lártheifeacha a chatagóiriú i ngrúpaí móra: OH (Overhung), BB (Idir Bearing), VS (Ingearach ar fionraí), agus níos mó. Laistigh den ghrúpa OH, tá fo-mhúnlaí cosúil le OH1, OH2, agus OH3 - gach ceann acu lena gnéithe féin. Is caidéal overhung dhá chéim é OH2 (oiriúnach d'iarratais ardbhrú), agus cuireann OH3 comhpháirteanna breise chun fórsaí aiseach a chothromú. Ach OH1? Tá sé an ceann is simplí den tsraith. Níl aon ghnéithe iontacha breise ann - níl ann ach díriú ar fheidhmchláir ceann mheán go híseal. Sin an fáth gurb é an caidéal róchrochta is ilúsáidí é i bhformhór na suíomhanna tionsclaíocha - ní gá rudaí a ró-chasta nuair nach gá duit.

2. Dearadh naCaidéil OH1: 4 Buntáistí Praiticiúla

Cén fáth a bhfuil an oiread sin tionscail ag brath ar chaidéil OH1? Tá an eochair ina ndearadh, a réitíonn fadhbanna sa saol fíor. Seo a gcuid gnéithe is suntasaí:

• Tógáil Dlúth, Spáis:Déantar an tithíocht imthacaí agus an comhlacht caidéil a chaitheamh mar phíosa amháin, agus mar sin níl gá le tacaíochtaí breise. Chonaic mé go díreach é: tá caidéal OH1 leis an ráta sreafa céanna go héasca 30% níos giorra ná caidéal súchán dúbailte. Is sásar tarrthála é seo i spásanna daingean cosúil le gléasraí peitriceimiceacha nó seomraí coire gléasraí cumhachta, áit a bhfuil tábhacht le gach orlach. Ní gá píopaí a atheagrú ná an spás a leathnú - ní gá ach é a shliotáil isteach.
• Séalaithe iontaofa, Cosc Sceitheadh ​​den scoth:Is tinneas cinn mór é sceitheadh, go háirithe nuair a bhíonn meáin inadhainte ar nós amhola nó ceimiceáin chreimneach á láimhseáil. Tagann caidéil OH1 caighdeánach le rónta meicniúla (is féidir roinnt samhlacha a uasghrádú go rónta dúbailte), agus is gnách go ndéantar aghaidheanna na séala de chomhdhúile sileacain agus de ghraifít - dian go leor chun teocht ard agus caitheamh a sheasamh. Faoi ghnáthoibriú, tá an sceitheadh ​​níos lú ná 5 millilítear in aghaidh na huaire - i bhfad níos fearr ná rónta pacála sean-aimseartha. D'oibrigh mé uair amháin le gléasra ceimiceach a d'aistrigh go caidéil OH1, agus tháinig laghdú beagnach 80% ar a gcuid múchadh a bhain le sceitheadh.
• Imthacaí nach dteastaíonn aird leanúnach orthu:Úsáideann siad imthacaí sorcóir sorcóireacha dúbailte as a chéile, a ghreamaíonn an seafta go docht agus a láimhseálann fórsaí gathacha agus aiseach araon. Ina theannta sin, tá córas cúrsaíochta ola bhealaithe ionsuite ag an tithíocht imthacaí, rud a choinníonn rudaí fionnuar trí lubrication splancscáileán. Teastaíonn breisithe ola ó chaidéil lártheifeacha rialta gach 3 mhí, ach caidéil OH1? Is féidir leat é sin a shíneadh go 6-12 mhí. Ciallaíonn sé sin níos lú múchadh - go héasca 2 go 3 níos lú in aghaidh na bliana. I gcás monarchana atá ag rith 24/7, is borradh mór é seo don táirgiúlacht.
• Éifeachtúlacht Fuinnimh:Tá dearadh lann cuartha ar gcúl ag an impeller, optamaithe ag innealtóirí bunaithe ar mheicnic sreabhach chun suaiteacht laistigh den chaidéal a íoslaghdú. Tá bealaí sreafa an chaidéil snasta freisin chun friotaíocht a laghdú. Chonaic mé sonraí tástála uair amháin a thaispeánann go bhfuil caidéal OH1 8–12% níos éifeachtaí ná caidéal rialta ar crochadh ag an ráta sreafa céanna. Déanaimis ríomh tapa: má tá tú ag bogadh 100 méadar ciúbach uisce in aghaidh na huaire, is é sin 20 kWh sábháilte in aghaidh an lae. Thar bliana, suimíonn na coigiltis sin suas le méid suntasach.

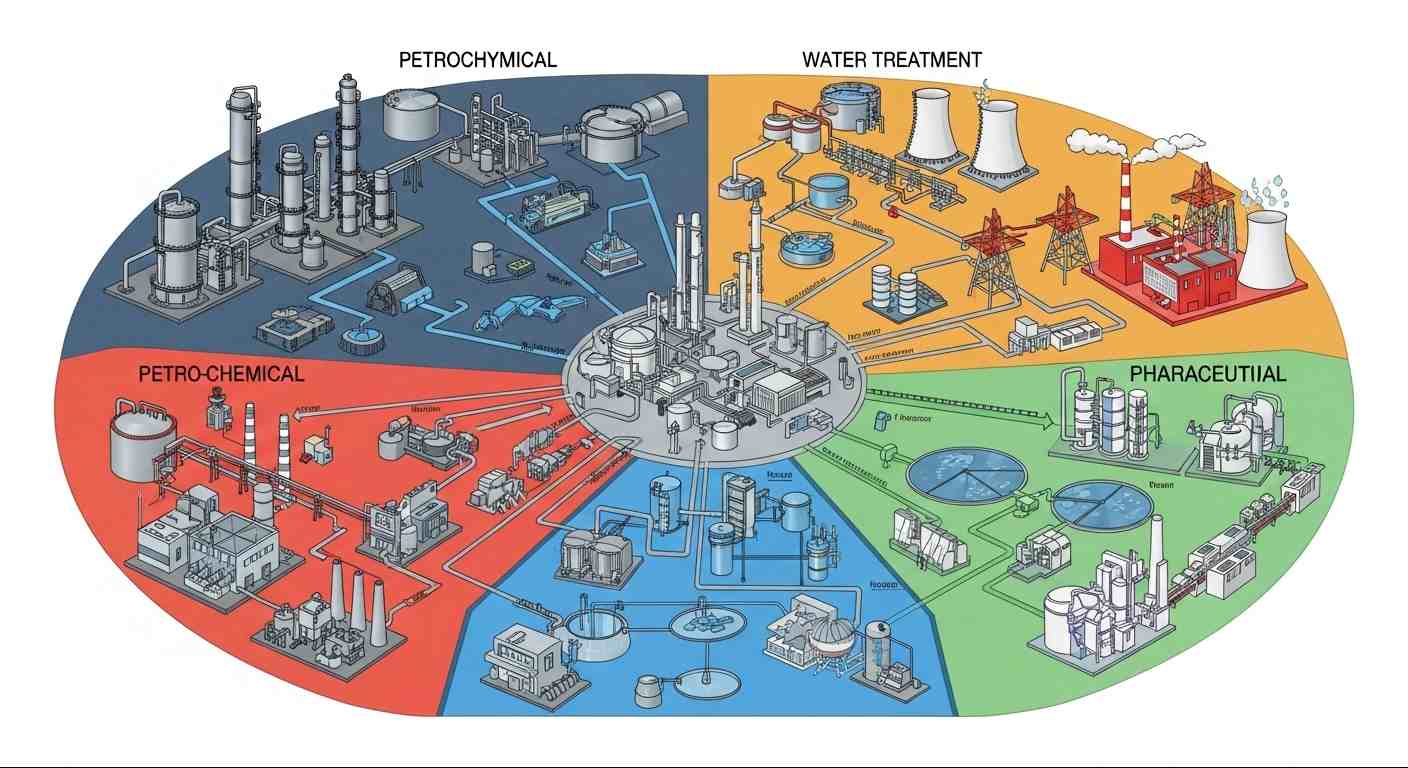

3. Cá háit a Faightear Caidéil OH1: 4 Phríomhthionscal

Ní hamháin go bhfuil an caidéal seo dea-dheartha - luíonn sé go foirfe freisin le coinníollacha oibre sonracha. Seo na cásanna iarratais is coitianta a bhaineann leis:

• Tionscal Peitriceimiceach:Tá siad i ngach áit i scaglanna, a úsáidtear go príomha chun meáin íseal-slaodachta a iompar mar amhola agus gásailín. Tóg an limistéar stórála amhola, mar shampla: ní mór duit ola a aistriú go dtí an túr driogtha gan sceitheadh, agus luíonn dlúthmhéid an chaidéil OH1 go foirfe idir píblínte dlúth. Ina theannta sin, tá a ráta sreafa an-chobhsaí (le earráid níos lú ná 2%), mar sin ní fhaigheann an túr driogtha ró-bheagán beathaithe nó ró-bheagán beatha – ní dhéantar aon múchadh gan choinne.
• Tionscal Cumhachta:Úsáideann stáisiúin chumhachta teirmeacha agus stáisiúin chumhachta bithmhaise caidéil OH1 chun uisce a sholáthar do choirí. Tá sreabhadh seasta uisce meánbhrú ag teastáil ó choirí, agus comhlíonann caidéil OH1 an riachtanas seo go foirfe. D'oibrigh mé uair amháin le haonad 300 MW a raibh dhá chaidéal OH1 ann - ceann amháin ag oibriú, ceann ar fuireachas. Is féidir leo teochtaí suas le 180 ° C a sheasamh, agus cuidíonn a n-éifeachtúlacht le tomhaltas fuinnimh iomlán an ghléasra a laghdú.
• Tionscal Cóireála Uisce:Is breá le gléasraí séarachais cathrach agus áiseanna fuíolluisce tionsclaíocha iad a úsáid chun uisce glan nó séarachas íseal-tiúchana a iompar. De ghnáth déantar an comhlacht caidéil de chruach dhosmálta 304 nó 316L, nó iarann ​​teilgthe atá resistant creimeadh - mar sin ní mheirgefaidh sé ó cheimiceáin i séarachas. Agus is lú i bhfad an seans go gclisfidh a dhearadh súchán deiridh ná caidéil intumtha - ní fholaítear aon snáithíní timpeall an impeller. Tá sé foirfe do ghléasraí cóireála uisce beaga go meánmhéide le cumas próiseála 50-500 méadar ciúbach in aghaidh na huaire.
• Tionscal Cógaisíochta:Tá caidéil OH1 de ghrád bia riachtanach anseo. Comhlíonann siad caighdeáin GMP (Dea-Chleachtas Déantúsaíochta), le ballaí istigh ultra-réidh (gairbhe Ra ≤ 0.8 μm) ionas nach gcloífidh leigheas leachtach leo. Déantar na rónta freisin as rubar de ghrád bia, mar sin ní tharlaíonn aon éilliú ábhar. Chonaic mé iad i saotharlanna vacsaíní agus monarchana cógaisíochta, a úsáidtear go príomha chun leachtanna a mheascadh agus a iompar i línte táirgeachta.

4. Conas an Caidéal OH1 Ceart a Roghnaigh: 5 Leideanna Neamh-mhillte

Níl sé deacair caidéal OH1 a roghnú - lean na cúig chéim seo:

• Tosaigh leis an Sreabhán le hIompar:Má tá meáin ardteochta á láimhseáil agat (cosúil le ola te os cionn 120 ° C), roghnaigh múnla le seaicéad fuaraithe - ar shlí eile, beidh na imthacaí sruthán amach. Maidir le meáin ard-slaodachta (cosúil le hola bhealaithe os cionn 50 cSt), téigh le múnla a bhfuil ionraon impeller níos mó aige - ní bheidh dóthain sreabhadh mar thoradh ar ghóilín ró-bheag. Le haghaidh meáin aigéadacha (cosúil le haigéad hidreaclórach), scipeáil cruach dhosmálta rialta agus bain úsáid as Hastelloy (cóimhiotal resistant creimeadh). Chonaic mé monarcha uair amháin ag úsáid caidéal caighdeánach OH1 le haghaidh aigéad, agus níor mhair sé ach 6 seachtaine.
• Ná Léirscrios ar an Ráta Sreafa agus ar na CeannImill:Ná roghnaigh caidéal choíche bunaithe ar do “beacht” riachtanais ráta sreafa - cuir corrlach 10%. Mar shampla, más gá duit 80 méadar ciúbach a iompar in aghaidh na huaire, roghnaigh múnla atá rátáilte ar feadh 90 méadar ciúbach in aghaidh na huaire. Maidir le ceann (brú aschuir an chaidéil), cuimhnigh cuntas a thabhairt ar fhriotaíocht an phíblíne: má tá tú ag bogadh uisce 15 méadar ar airde trí 100 méadar de phíobáin, beidh caidéal le ceann 25 méadar de dhíth ort (tá an 10 méadar breise chun friotaíocht píblíne a shárú). Cuirfidh ceann neamhleor faoi deara go n-imeoidh an caidéal ró-ualach agus go dteipfidh air go tapa.
• Smaoinigh ar an Timpeallacht Suiteála:Má tá tú ag suiteáil lasmuigh, roghnaigh múnla le clúdach báistí - déanfaidh uisce a théann isteach sa tithíocht imthacaí damáiste do na himthacaí. I gcás spásanna daingean (cosúil le seomra 1 mhéadar ar leithead), roghnaigh múnla gearr-seafta cothrománach - fad iomlán faoi 1.2 méadar. Má tá foinse creathadh in aice láimhe (cosúil le comhbhrúiteoir), cuir ceap turrainge leis - déanann creathadh damáiste do rónta níos tapúla ná aon rud eile.
• Cúrsaí Éifeachtúlachta Fuinnimh:Sábhálann caidéil le héifeachtúlacht fuinnimh den chéad scoth 15-20% níos mó leictreachais ná iad siúd a bhfuil éifeachtúlacht tríú rang acu. Ag rith 8 uair sa lá, sin beagnach 10,000 yuan i gcoigilteas bliantúil leictreachais. Is cinnte gur fiú beagán níos mó tosaigh a chaitheamh ar mhúnla ardéifeachtúlachta.
• Roghnaigh na Accessories Ceart:Maidir le meáin tocsaineacha cosúil le meatánól, uasghrádaigh go rónta dúbailte mar aon le córas sreabhán róin - cuireann sé seo cosc ​​​​ar sceitheadh. Más mian leat monatóireacht a dhéanamh ar stádas trealaimh go cianda, suiteáil braiteoirí creathadh agus tarchuradóirí teochta. Nuair a thosaíonn imthacaí ag caitheamh, sroichfidh an luach creathadh 4.5 mm / s, rud a spreagfaidh foláireamh luath ionas nach mbeidh tú in aghaidh teipeanna tobanna.

5. Conas Caidéal OH1 a Chothabháil: 3 Leideanna Simplí (Níl Teastáil ó Shaineolaí)

Gearánann go leor daoine gur deacracht é cothabháil caidéil, ach is ísealchothabháil iad caidéil OH1 - déan na trí rud seo a leanas:

• Seiceálacha Laethúla (5 nóiméad ar a mhéad): Mothaigh na himthacaí gach seachtain - má tá siad os cionn 70 ° C, athraigh an ola bhealaithe. Gach mí, seiceáil an séala - má tá an sceitheadh ​​níos mó ná 10 millilítear, cuir na comhpháirteanna séala in ionad. Gach ráithe, glan an scagaire inlet - laghdaíonn scagairí clogged an sreabhadh. Ní gá duit fiú an caidéal a dhíchóimeáil le haghaidh na dtascanna seo, rud a shábháil leath an ama i gcomparáid le caidéal súchán dúbailte a chothabháil.
• Fabhtcheartú: Tosaigh leis na Bunús: Sreabhadh laghdaithe? Seiceáil an píobán ionraoin ar dtús - is iad na clogs an culprit de ghnáth. Ansin iniúchadh an impeller - tá sé éasca impellers aonchéime a athsholáthar. Creathadh méadaithe? Seiceáil imréiteach an imthacaí (cuir in ionad imthacaí má théann an imréiteach níos mó ná 0.1 mm) agus is féidir na seafta caidéil - seaftaí aonchéime a dhíreachú má lúbtar iad, murab ionann agus seaftaí ilchéime a dteastaíonn athsholáthar iomlán orthu. Rónta ag sceitheadh? Seiceáil aghaidh an tséala - is féidir scratches a shocrú trí mheilt, ní gá an tionól róin iomlán a athsholáthar.
• Cothabháil Bliantúil Deep: Uair sa bhliain, bain amach an tithíocht imthacaí agus cuir an ramhar litiam-bhunaithe in ionad - ná cuir ró-líonadh é, díreach é a líonadh go 1/2 go 2/3 den toirt tithíochta imthacaí (is cúis le ró-théamh an ró-líonadh). Déan na boltaí a cheanglaíonn an corp caidéil leis an mbonn a dhéanamh níos doichte - déanann boltaí scaoilte an seafta caidéil a ailíniú. Cuir sraith de roisín eapocsa i bhfeidhm ar an impeller agus cuas séala chun meirge a chosc. Is féidir na tascanna seo go léir a dhéanamh ar an talamh - ní gá craein.

Conclúid

Ag deireadh an lae, níl sa chaidéal OH1 ach uirlis soladach, phraiticiúil. Níl na gnéithe mhaisiúla de chaidéil ilchéime aige, ach tá sé ar fheabhas ar an méid atá deartha le haghaidh feidhmeanna ceann meánach go híseal, sreabhadh cobhsaí, agus cothabháil éasca. I gcás gnólachtaí, ciallaíonn sé seo níos lú tinneas cinn agus costas iomlán úinéireachta níos ísle thar shaolré an trealaimh.
