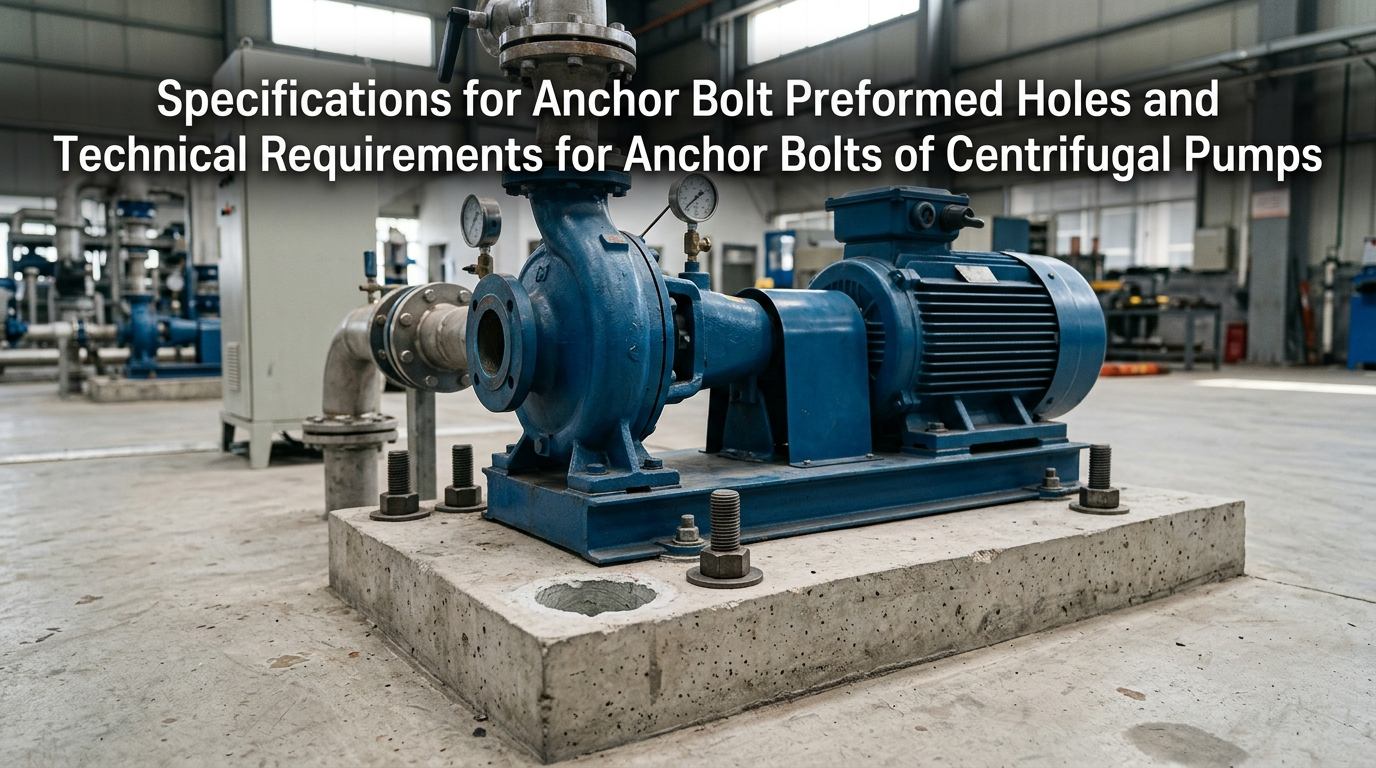

Caidéil lártheifeachais trealamh lárnach iad a úsáidtear i réimsí tionsclaíochta agus cathrach agus gineann siad creathadh trom le linn oibriú. Is príomhoibreacha folaithe iad bunús an trealaimh, na poill ancaire réamhfhoirmithe agus na boltaí ancaire a ráthaíonn cobhsaíocht aonaid. Is gnách go mbíonn go leor lochtanna ar an láthair ar nós diall an chomhlachta caidéil, athshondas, róthéamh imthacaí agus bristeadh boltaí de bharr tógáil neamhchaighdeánach na bpoll réamhfhoirmithe nó suiteáil boltaí faoi bhun caighdeáin. Déanann an doiciméad seo mionléiriú ar na príomhthreoirlínte maidir le tógáil poill ancaire réamhfhoirmithe agus suiteáil boltaí ancaire le haghaidh caidéil lártheifeacha.
Tá poill ancaire réamhfhoirmithe le haghaidh caidéil lártheifeacha saindeartha le haghaidh grouting tánaisteach boltaí ancaire. Cinneann méid, cruth, ingearachacht agus glaineacht na bpoll réamhfhoirmithe go díreach neart ancaireachta na boltaí, cruinneas leibhéalta an trealaimh agus cobhsaíocht fhoriomlán an fhondúireacht. Mar chroí-nós imeachta maidir le tógáil bunús caidéil, ní mór an obair a chur i bhfeidhm i gcomhréir dhlúth le caighdeáin thionsclaíocha.
Déanfaidh toisí na bpoll réamhdhéanta cothromaíocht a bhaint amach idir dlúthdhlúthacht dóthanach grouting agus neart struchtúrach na mbunsraitheanna coincréite. Beidh grouting neamhiomlán mar thoradh ar phoill róbheag, agus lagóidh poill rómhór cumas iompair an bhunsraithe. Sonraítear na paraiméadair chaighdeánaithe tógála ginearálta mar seo a leanas:

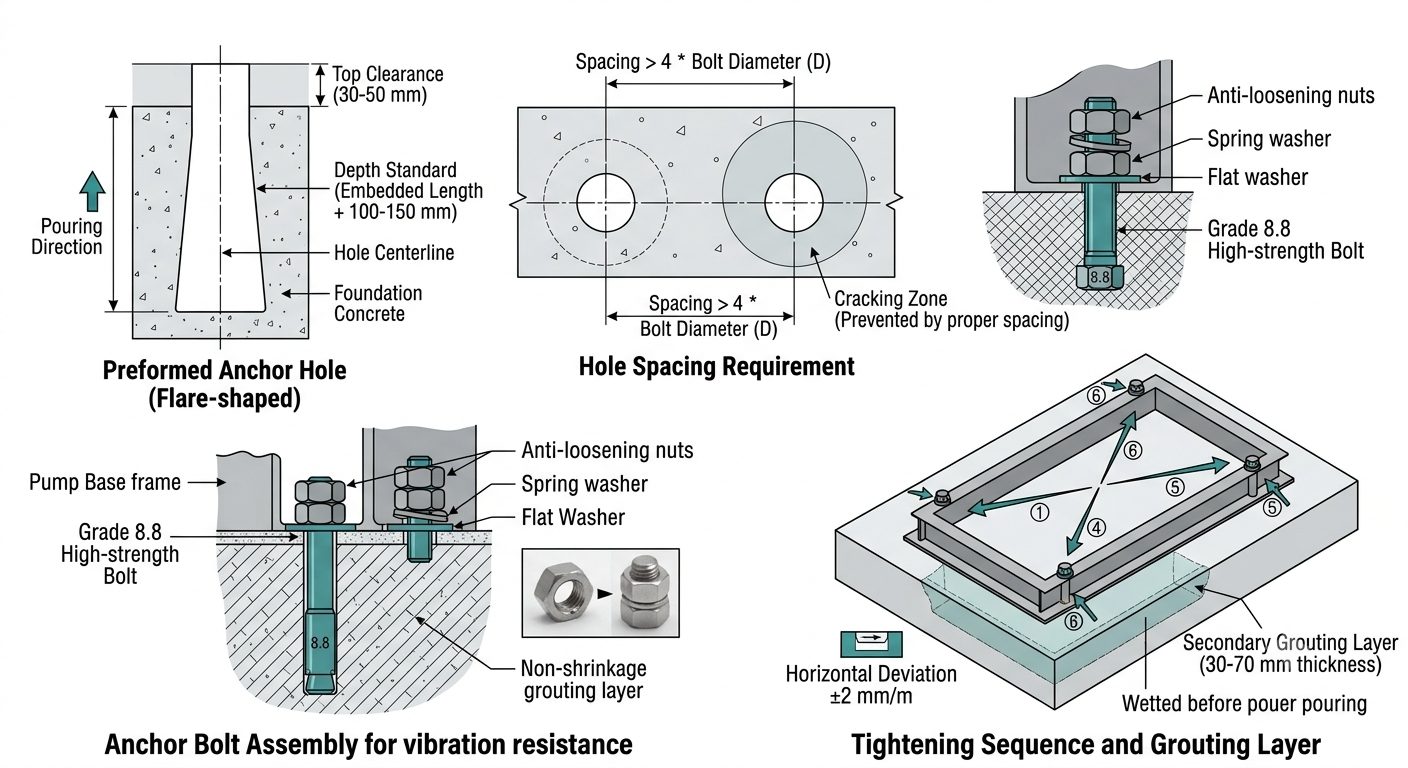

Imréiteach idir balla bolt agus poll:Déanfar imréiteach aontaobhach de 30-50 mm a chothabháil idir gach bolt agus balla an phoill réamhdhéanta chun spás leordhóthanach a sholáthar d'ábhar grouting neamh-chrapadh, ionas go n-áiritheofar fillte agus ancaireacht iomlán na boltaí.
Caighdeán doimhneacht na bpoll réamhdhéanta:Beidh doimhneacht iomlán gach poll réamhchruthaithe 100-150 mm níos mó ná fad leabaithe iarbhír an bolt ancaire, rud a chuireann cosc iomlán ar logánú ag bun an poll agus grouting neamhiomlán, agus a chinntíonn an neart ancaireachta ag bun an leathanaigh.
Riachtanas spáis idir poill:Ní bheidh an spásáil lár-go-lár idir dhá pholl ancaire réamhfhoirmithe in aice láimhe níos lú ná 4 huaire trastomhas an bolt ancaire, rud a sheachnaíonn go héifeachtach scoilteadh agus scoilteadh páirteach ar an bhfondúireacht tar éis doirteadh coincréite agus grouting.
Cruth poll is fearr:Is fearr poll flared le barr caol agus bun leathan sa tógáil. I gcomparáid le poill dhíreacha, feabhsaíonn an struchtúr seo go mór friotaíocht tarraingt amach na boltaí agus cuireann sé cosc ar boltaí a scaoileadh agus a aistriú mar gheall ar chreathadh trealaimh fadtéarmach.
Sula ndéantar an coincréit dúshraith a dhoirteadh, socrófar feadáin foirm-oibre PVC ard-neart, múnlaí cruach saincheaptha nó múnlaí adhmaid le haghaidh múnlú chun suíomhanna poll cruinn agus cruthanna rialta poll a chinntiú. Déanfar an scartáil go pras tar éis an tsraith tosaigh de choincréit chun damáiste agus scealpadh na mballaí poll a chosc mar gheall ar scartáil tar éis soladú iomlán.
Sula ndéantar grouting, ní mór gach smionagar, laitance, deannaigh agus uisce carntha taobh istigh de na poill a ghlanadh go críochnúil. Moltar aer ardbhrú le haghaidh glantacháin chuimsitheach chun nasc daingean a chinntiú idir an t-ábhar grouting agus an bonn coincréite bunaidh gan idirshraitheanna nó limistéir log.
Déanfar rialú docht ar an diall ó shuíomh na bpoll. I gcás poill fhritháireamh, crónna róbheaga nó cruthanna poll dífhoirmithe, glacfar an chiseling agus an reaming láimhe lena cheartú. Tá cosc dian ar boltaí ancaire a ghearradh nó a ghiorrú, toisc go ndéanfaidh sé dochar do neart boltaí agus mar thoradh air nach bhfuil dóthain fad ancaire ann.
Déanfar ingearachacht na bpoll réamhdhéanta a ráthú le diall claonta ballaí na bpoll nach mó ná 1.5 °. Cuirfidh suiteáil claonta na boltaí dáileadh strus míchothrom faoi deara, rud a fhágann go mbeidh tiúchan strus ann le linn oibriú agus mar thoradh air sin beidh briste snáithe boltaí, sleamhnú snáithe agus scoilteadh an bhunfhráma.
Mar chroí-chomhpháirteanna ualachiompartha a cheanglaíonn bunfhráma na gcaidéal lártheifeacha agus na bunsraitheanna coincréite, déanann boltaí ancaire na feidhmeanna a bhaineann le socrú trealaimh, leibhéalú, laghdú creathadh agus friotaíocht díláithrithe. Baineann caighdeáin tionscail soiléire le roghnú ábhar, grád neart, fad leabaithe, próiseas suiteála, grouting agus curing, frith-scaoilte agus frith-chreimeadh boltaí ancaire. Ní úsáidfear gnáthbholta mar ionadaigh choíche.
Roghnófar ábhair go difreálach de réir na gcoinníollacha oibriúcháin, na meáin iompair agus tonnáiste na gcaidéal lártheifeacha chun guaiseacha sábháilteachta féideartha a eascraíonn as roghnú míchuí a dhíchur:
Gnáthchaidéil lártheifeacha uisce glan (úsáid shibhialta agus soláthar uisce tionsclaíoch traidisiúnta):Glacfar le boltaí ancaire cruach carbóin Q235 le grád neart nach lú ná Grád 4.8. Seachadann siad feidhmíocht chobhsaí le feidhmíocht ardchostas agus comhlíonann siad na ceanglais maidir le laghdú agus socrú creathadh traidisiúnta.
Caidéil lártheifeacha le haghaidh séarachais, meáin cheimiceacha agus chreimneach:Maidir le meáin ina bhfuil aigéad, alcaile, neamhíonachtaí agus comhpháirteanna creimneach, ní mór 304 nó 316 boltaí ancaire cruach dhosmálta a úsáid chun meirge agus creimeadh a chosc go héifeachtach agus teip bolt a sheachaint mar bhriseadh meirge agus titim as.
Caidéil lártheifeacha ardbhrú agus ard-sreafa tromshaothair:Maidir le trealamh le ualach trom agus minicíocht ard creathadh, tá gá le boltaí ancaire ard-neart de Grád 8.8 nó níos airde. Tá friotaíocht teanntachta níos fearr acu, friotaíocht tuirse agus friotaíocht dífhoirmithe, agus tá siad infheidhme maidir le hoibriú fadtéarmach ard-ualach leanúnach.
Riachtanais maidir le gabhálais meaitseála:Caithfidh gach sraith de boltaí ancaire a bheith feistithe le leicneáin árasán, leicneáin earraigh agus cnónna dúbailte mar oiriúintí caighdeánacha. Tuigeann an teaglaim cúlpháirtí iomlán feidhmíocht dé-frith-scaoilte chun oiriúnú do chreathadh leanúnach caidéil uisce.
Cinneann an fad leabaithe go díreach cumas imthacaí tarraingthe na boltaí agus is eochair-innéacs é chun tarraingt amach agus scaoileadh boltaí a chosc. Sonraítear cóimheasa caighdeánacha faid leabaithe do chineálacha éagsúla caidéil mar seo a leanas:
Caidéil lártheifeacha ingearacha dleachta éadroma: Ní bheidh an fad leabaithe níos lú ná 15 uair an trastomhas bolt chun riachtanais éadroma fosaithe trealaimh ar scála beag a shásamh.
Caidéil lártheifeacha tionsclaíocha cothrománacha traidisiúnta: Beidh an fad leabaithe 20 go 25 uair an trastomhas bolt chun oiriúnú d'ualach na hoibríochta tionsclaíochta rialta.
Caidéil lártheifeacha ard-sreafa agus ardbhrú tromshaothair: Ní bheidh an fad leabaithe níos lú ná 30 uair an trastomhas bolt chun cumas iompair ancaireachta a fheabhsú agus chun seasamh in aghaidh tionchar láidir creathadh.
Beidh cumas imthacaí teanntachta neamhleor mar thoradh ar fhad leabaithe neamhleor, agus tá seans ann go scaoilfear agus go n-éireoidh boltaí faoi chreathadh fadtéarmach. D'fhéadfadh fad leabaithe ró-fhada cur isteach ar bharraí cruach an dúshraith, rud a fhágann go gcuirfí dramhaíl tógála agus go gcuirfí isteach ar shláine struchtúrach an fhondúireacht.
Tar éis a bheith suite, coinneofar boltaí ancaire ingearach agus socraithe go sealadach le lúibíní speisialta chun claonadh agus fritháireamh a sheachaint agus chun dáileadh aonfhoirmeach struis a áirithiú san oibríocht ina dhiaidh sin. Idir an dá linn, déanfar toisí suiteála na boltaí ancaire a sheiceáil go docht i gcoinne na gcaidéal lártheifeacha agus na n-aonad caidéil cothrománacha chun a áirithiú go mbeidh meaitseáil iomlán idir suíomhanna poll, spásáil boltaí agus poill gléasta ar fhráma bonn an trealaimh. Déanfar diall cothrománach dhromchla an bhunsraith a rialú laistigh de ±2 mm/m chun tagairt chruinn do leibhéalú trealaimh a ráthú.
Glacfar go haonfhoirmeach le haghaidh grouting ábhar speisialta neamh-crapadh. Maidir le caidéil lártheifeacha ilchéime, is fearr coincréit chomhiomlán fíneáil de ghrád ard-neart. Tá cosc iomlán ar ghnáth-moirtéal stroighne. Is gnách go laghdóidh moirtéal gnáth agus go scoilteann sé tar éis soladú, ag cruthú bearnaí agus logaí nach féidir an fheidhmíocht struis iomlán idir na boltaí agus an bunús a ráthú. Beidh grád neart na coincréit a úsáidtear chun caidéal ilchéime a ghrúdú grád amháin níos airde ná an bhun-coincréit chun an neart ancaireachta faoi ualach trom a fheabhsú.
Nuair a bheidh coincréit agus ábhar grouting á dhlúthú i bpoill réamhdhéanta, beidh an oibríocht réidh agus cothrom. Tá cosc dian ar chlaonadh boltaí ancaire agus díláithriú comhlachtaí caidéil agus aonad caidéil, ionas go seachnófar neamhbhailíochtú oibre suite agus leibhéalta roimhe seo agus deireadh a chur leis an mbaol folaithe a bhaineann le strus eccentric ar boltaí.
Cloífidh an tógáil go docht leis an bprionsabal um chomhlíonadh neart. Ní féidir leibhéalú, ailíniú agus socrú na gcomhlachtaí caidéil agus na n-aonad caidéil a dhéanamh ach amháin tar éis do neart na coincréite bunús níos mó ná 75% den neart dearaidh a bhaint amach. Déanfar grouting tánaisteach a chur chun feidhme ar shuíomh cruinn. Déanfar airde na ciseal grouting tánaisteach a rialú laistigh de 30-70 mm le tiús aonfhoirmeach agus dromchla iomlán cothrom.
Roimh grouting tánaisteach, déileálfar go críochnúil le dromchla teagmhála an bhunsraithe: sruthlaigh deannaigh dromchla agus smionagar le huisce glan agus fliuch an dromchla bonn go hiomlán chun nascadh daingean a chinntiú idir coincréit nua agus sean chomh maith leis an gciseal grouting gan idirshraitheanna. Déanfar an teocht chomhthimpeallach tógála a rialú go docht. Ní mór bearta speisialta frith-reo a ghlacadh nuair a bhíonn an teocht chomhthimpeallach faoi bhun 0 ℃ chun damáiste sioc agus teip neart na ciseal grouting a chosc.
Déanfar ábhar grouting a dhlúthú le creathadh cisealta chun aer inmheánach a sceite. Déanfar leigheas díreach tar éis grouting. Má tá an teocht chomhthimpeallach faoi bhun 5 ℃, glacfar le insliú theirmeach agus cosaint frith-reo ar feadh an phróisis leigheasta chun scoilteadh, greanadóireacht agus neart faoi bhun an chaighdeáin de bharr damáiste sioc íseal-teocht a sheachaint. Faoi ghnáthchoinníollacha oibre, déanfar an struchtúr groutáilte a leigheas ar feadh 72 uair an chloig ar a laghad roimh an géarú deiridh ar an trealamh.
Ní mór an prionsabal "leibhéalú ar dtús, géarú níos déanaí" a leanúint. Déanfar diall cothrománach bhunfhráma an chaidéil a rialú laistigh de 0.05 mm/m. Déanfar cnónna a theannú go siméadrach i dtreonna trasnánacha i bpasanna iolracha. Toirmisctear géarú iomlán aon-uaire agus géarú éigean aon-thaobh, rud a d'fhéadfadh a bheith ina chúis le dífhoirmiú an fhráma bonn caidéil, diall ar chruinneas leibhéalta trealaimh agus damáiste ró-ualach do boltaí.
Tithe caidéil lasmuigh, ceardlanna tais agus coinníollacha oibre cóireála uisce: Tar éis glacadh le suiteáil boltaí, cuirfear péint frith-meirge i bhfeidhm go cothrom ar boltaí. Is féidir téip uiscedhíonach agus frith-chreimeadh a fhilleadh ar na príomhchodanna chun taise a leithlisiú agus creimeadh a mhaolú.
Coinníollacha oibre le creathadh ardmhinicíochta agus oibriú leanúnach: Glacfar le dé-struchtúr frith-scaoilte a chomhcheanglaíonn cnónna dúbailte agus leicneáin earraigh. I gcás coinníollacha oibre tromchúiseacha, is féidir greamachán glasála snáithe speisialta a chur i bhfeidhm chun scaoileadh cnó de bharr creathadh a chosc go hiomlán.
Meicníocht iniúchta rialta: Déanfar cigireacht athteannúcháin gach 3 mhí faoi ghnáthchoinníollacha oibre tirime. Maidir le coinníollacha oibre le teocht ard, ard-taise, creimeadh láidir agus creathadh dian, déanfar iniúchadh míosúil speisialta chun deireadh a chur le contúirtí i bhfolach a bhaineann le scaoileadh agus creimeadh ar bhealach tráthúil.
Tiocfaidh lochtanna trealaimh níos déanaí ar thógáil neamhchaighdeánach ar chórais ancaire caidéil lártheifeacha. Liostaítear earráidí minice ar an láthair agus guaiseacha comhfhreagracha mar seo a leanas:
Poill réamhdhéanta róbheag agus imréiteach neamhleor:Ní féidir leis an ábhar grouting na boltaí a chuimilt go hiomlán, rud a fhágann nach bhfuil achar strus leordhóthanach ann le haghaidh ancaireachta. Croithfidh, aistreoidh agus imeoidh an trealamh le linn oibriú.
Doimhneacht leabaithe fochaighdeán na boltaí ancaire:Cuirfidh cumas imthacaí teanntachta neamhleor faoi deara go scaoilfidh boltaí agus go n-ardóidh siad faoi chreathadh fadtéarmach, déanfaidh siad comhaisiúlacht an chomhlachta caidéil a fhritháireamh, agus cuirfidh sé le caitheamh imthacaí agus impellers.
Cumraíocht simplithe cúlpháirtí gan ach cnó singil agus gan aon leicneoir earraigh:Ní féidir le cumraíocht den sórt sin creathadh leanúnach a sheasamh, agus tá seans ann go scaoilfear cnónna go huathoibríoch, rud is cúis mhór d'athshondas aonaid agus éagobhsaíocht trealaimh.
Gróitéireacht le gnáth-moirtéal agus gan dóthain ama leigheas:Laghdóidh, scoiltfidh agus forbróidh an moirtéal limistéir tholl inmheánacha, rud a dhéanfaidh dochar do shláine iomlán an bhunsraithe. Is dócha go n-aistreoidh an trealamh go hiomlán le linn oibriú fadtéarmach.
Suiteáil claonta boltaí agus géarú aontaobhach:Tarlóidh strus míchothrom agus tiúchan strus mór ar boltaí, rud a fhágann go dtiocfaidh bristeadh bolt agus scoilteadh agus damáiste don fhráma bonn caidéil tar éis oibriú fadtéarmach.
Déanfar glacadh go docht tar éis tógáil ancaire agus grouting tánaisteach a bheith críochnaithe, agus ní féidir an trealamh a chur i ngníomh ach amháin tar éis glacadh leis. Clúdaíonn an glacadh gnéithe éagsúla lena n-áirítear cruinneas dromchla bonn, teicneolaíocht tógála, caighdeáin ábhair, tógáil íseal-teocht agus oibriú trialach trealaimh.
Tá glacadh roinnte i dtrí chatagóir mhór: iniúchadh cuma, iniúchadh comhpháirteanna agus iniúchadh oibríocht trialach.
Glacadh le cruinneas dromchla bonn:Déanfar diall cothrománach dhromchla an bhunsraith suiteála trealaimh a rialú laistigh de ±2 mm/m. Beidh an grouting i bpoill réamhfhoirmithe dlúth agus iomlán gan limistéir chuas, scoilteanna ná spalling. Beidh an choincréit timpeall oscailtí na bpoll cothrom, slán agus saor ó dhamáiste agus ó lochtanna.
Glacadh le comhpháirt bolt:Ní bheidh diall ingearach na boltaí níos mó ná 2 mm/m gan aon chlaonadh ná díláithriú. Beidh na gabhálais go léir iomlán agus slán, agus beidh snáitheanna boltaí saor ó shleamhnú, ó chreimeadh agus ó dhífhoirmiú. Comhlíonfaidh sonraíocht agus ábhar na boltaí na ceanglais dearaidh agus beidh siad ag luí leis an gcineál caidéil.
Teicneolaíocht grouting agus glacadh le hábhar:Bainfear úsáid as coincréit mhín-chomhiomlán de ghrád amháin níos airde chun caidéal lártheifeacha ilchéime a ghrútáil, agus glacfar le hábhar grúdaireachta neamh-crapadh speisialta do ghnáthchineálacha caidéil. Beidh tiús aonfhoirmeach idir 30 mm agus 70 mm ag an gciseal grouting tánaisteach. Déanfar an bundromchla a shruthlú agus a fhliuchadh go críochnúil roimh thógáil, agus cuirfear bearta frith-reo agus inslithe theirmigh i bhfeidhm go hiomlán i dtimpeallachtaí ísealteochta.
Glacadh le hoibríocht trialach:Tar éis don trealamh oibriú go leanúnach faoi ualach iomlán ar feadh níos mó ná 2 uair an chloig, ní tharlóidh aon scaoileadh cnónna ancaire, díláithriú an bhunfhráma, athshondas neamhghnácha nó creathadh neamhghnácha agus torann an aonaid, agus fanfaidh paraiméadair oibriúcháin uile an trealaimh cobhsaí.
Glacadh doiciméad:Coinneofar taifid iomlána lena n-áirítear sonraíochtaí boltaí, deimhnithe ábhar, gráid láidreachta na n-ábhar grouting, teocht na tógála, taifid leigheasta agus sonraí próisis teannta le haghaidh cothabhála, iniúchta agus athchóirithe ina dhiaidh sin.
Is oibreacha folaithe ríthábhachtacha iad tógáil poill ancaire réamhfhoirmithe agus suiteáil boltaí ancaire le haghaidh caidéil lártheifeacha a chinneann cobhsaíocht na n-aonad caidéil. Déanfar an próiseas tógála iomlán lena n-áirítear rialú toise, grouting agus géarú a chur chun feidhme i gcomhréir dhlúth leis na caighdeáin ábhartha chun botúin tógála a sheachaint.
