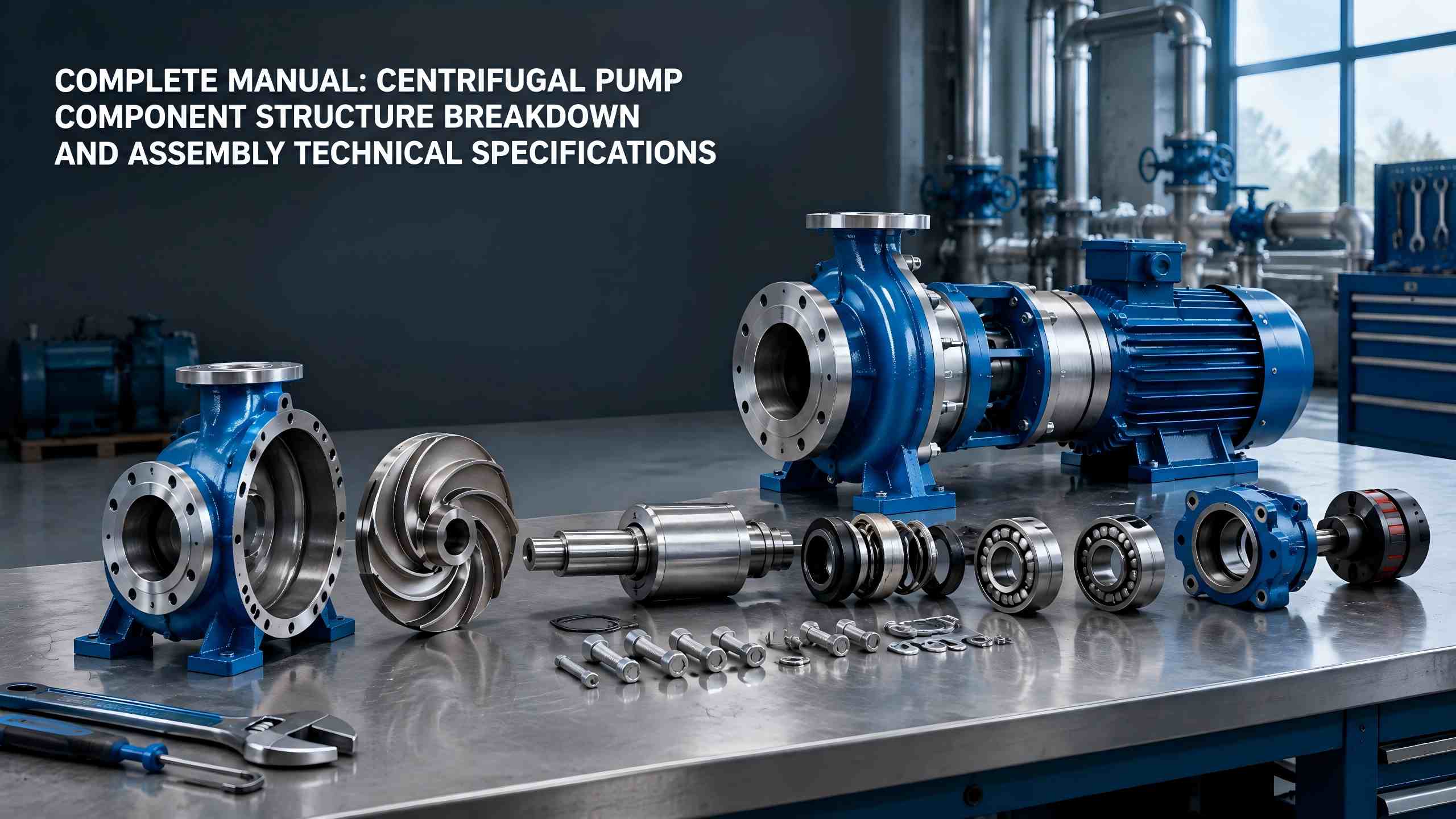

Miondealú ar Struchtúr Comhpháirt an Chaidéil Lártheifeacha agus Sonraíochtaí Teicniúla an Tionóil

Caidéil lártheifeachaa úsáidtear go forleathan i soláthar uisce tionsclaíoch-draenáil, HVAC, iompar sreabhán ceimiceach, soláthar uisce cathrach agus réimsí eile. Mínítear go cuimsitheach sa doiciméad seo struchtúr agus feidhmeanna na gcomhpháirteanna lárnacha, na gcóimeálacha cosanta róin agus na gabhálais cúnta deTeifikocaidéil lártheifeacha. Soláthraíonn sé freisin ullmhóidí réamhthionóil iomlána, nósanna imeachta caighdeánacha agus ceanglais theicniúla chun cabhrú le húsáideoirí rátaí teip trealaimh ón bhfoinse a laghdú.

I. Comhthionóil Séalaithe agus Cosanta Caidéil Lártheifeacha

Cinneann tionóil séalaithe agus cosanta tightness, cobhsaíocht oibriúcháin agus saol seirbhíse na gcaidéal uisce. Áirítear leo go príomha eilimintí séalaithe, imthacaí, imthacaí imthacaí agus páirteanna eile, agus feidhmíonn siad mar chomhpháirteanna ríthábhachtacha chun sceitheadh ​​uisce, torann neamhghnácha, creathadh agus teipeanna urghabhála a chosc.

Rónta Meicniúla agus Rónta Pacála

Tá dhá chatagóir ag struchtúir séalaithe coitianta do chaidéil lártheifeacha: rónta meicniúla agus rónta pacála. Tá séala meicniúil comhdhéanta de fháinne rothlach, fáinne stáiseanóireachta, spriongaí agus fáinní séalaithe. Tá a aghaidheanna deiridh oiriúnach go beacht chun feidhmíocht sceite beagnach nialas a sheachadadh, le hairíonna caitheamh-resistant agus ard-teocht-resistant, rud a fhágann go bhfuil sé oiriúnach do choinníollacha oibriúcháin tionsclaíochta ardbhrú agus ardluais.

Glacann rónta pacála líontóirí solúbtha graifíte agus PTFE le haghaidh séalaithe. Le struchtúr simplí, cothabháil éasca agus costas íseal, cuirtear i bhfeidhm iad den chuid is mó ar chaidéil uisce sibhialta agus ar chaidéil lártheifeacha beaga ísealbhrú. Is éard atá sa mhíbhuntáiste ná púscadh beag uisce le linn oibríochta, rud a éilíonn géarú tréimhsiúil nó athsholáthar pacála.

Imthacaí agus Cásálacha Bearing

Tacaíonn imthacaí le rothlú ardluais an tseafta caidéil, laghdaítear an fhriotaíocht frithchuimilte meicniúil, agus cinntíonn siad oibriú seafta réidh, saor ó fhritháireamh agus saor ó ghiodam. Feidhmíonn an tithíocht imthacaí mar chásáil chosanta le haghaidh imthacaí. Stórálann sé ola bhealaithe agus ramhar go hinmheánach chun lubrication leanúnach agus diomailt teasa a sheachadadh le haghaidh imthacaí, ionas nach mbeidh róthéamh meilt tirim, dóite agus urghabháil imthacaí.

II. Comhthionóil Chúnta Meaitseála do Chaidéil Lártheifeacha

Ní dhéanann tionóil chúnta obair sreabhach go díreach, ach ráthaíonn siad oibriú sábháilte, cobhsaí agus caighdeánach an trealaimh iomláin, agus is cuid fíor-riachtanach de chóras caidéil lártheifeacha iomlán iad.

• Feansaí ionraoin agus asraonta: A bhaint amach nasc caighdeánach idir an caidéal uisce agus píblínte, a chinntiú tightness comhpháirteach agus cosc ​​a chur ar uisce agus sceitheadh ​​aeir.
• Bonn agus cúpláil: Daingníonn an bonn an t-aonad iomlán agus laghdaíonn sé creathadh oibriúcháin; nascann an cúpláil an seafta caidéil agus an seafta mótair chun tarchur cumhachta sioncrónach a bhaint amach.
• Comhla scaoileadh aeir agus comhla draein: Cuireann scaoileadh aeir ag am tosaithe deireadh le bacainn aer agus cavitation; cuireann draenáil ag múchadh cosc ​​ar reo agus creimeadh chun comhpháirteanna inmheánacha a chosaint.

III. Ullmhóidí Réamhthionóil do Chaidéil Lártheifeacha

Bíonn tionchar díreach ag cáilíocht tionóil na gcaidéal lártheifeacha ar fheidhmíocht oibriúcháin agus ar shaol na seirbhíse. Ní mór ullmhúcháin chaighdeánaithe a dhéanamh roimh an tionól foirmiúil chun mí-thionól, cóimeáil na coda in easnamh agus cóimeáil neamhchomhlíonta a sheachaint.

•  Déan staidéar críochnúil ar dhoiciméid theicniúla: Léigh go cúramach an lámhleabhar caidéil lártheifeacha, na líníochtaí cóimeála agus na ceanglais pharaiméadair theicniúla, agus faigh eolas ar struchtúr trealaimh agus ar chaighdeáin cóimeála.
•  Critéir cháilíochta máistir-chomhpháirt: Caighdeáin glactha a shoiléiriú do gach comhpháirt caidéil lártheifeacha, agus deimhnigh go bhfuil na codanna saor ó dhífhoirmiú, scoilteanna, caitheamh agus creimeadh.
•  Fardal agus iniúchadh páirteanna: Seiceáil na comhpháirteanna go léir ceann ar cheann chun gabhálais iomlána, sonraíochtaí comhoiriúnaithe agus cáilíocht cháilithe a chinntiú, agus cosc ​​a chur ar shuiteáil páirteanna lochtacha.
•  Ullmhaigh uirlisí agus uirlisí tomhais: Faigh an trealamh cóimeála agus tomhais réidh roimh ré, lena n-áirítear sreanga, calipers, leibhéil agus uirlisí ailínithe, chun cruinneas an tionóil a ráthú.
•  Ullmhaigh earraí inchaite: Ullmhaigh ola bhealaithe, ramhar, pacáil ina saothraítear rónta, gaiscéid agus ábhair inchaite eile chun freastal ar éilimh lubrication agus séalaithe le haghaidh cóimeála.

IV. Seicheamh Tionóil Chaighdeánach do Chaidéil Lártheifeacha

Athraíonn caidéil lártheifeacha de mhúnlaí éagsúla beagán i struchtúr agus ord cóimeála. Glacann an caidéal lártheifeacha aistarraingthe siar cineál IS, a fheiceann an cur i bhfeidhm is leithne, nósanna imeachta caighdeánacha cóimeála uile-thionscail. Seo a leanas céimeanna sonracha:

1. Comhthionóil imthacaí a chóimeáil: Imthacaí a shuiteáil go cruinn ag suíomhanna ainmnithe ar an seafta caidéil, ag cinntiú go bhfuil imthacaí ina suí go hiomlán agus go rothlaíonn siad go solúbtha.

2. Comhthionól seafta caidéil: Cuir an seafta caidéil le imthacaí cóimeáilte isteach sa chásáil caidéil ina iomláine, ag cinntiú rothlú réidh gan jamming.

3. Cásáil agus fráma an chaidéil a cheangail: Feistigh agus daingnigh an cásáil caidéil ar fad ar fhráma an trealaimh, ag cinntiú go bhfuil an comhlacht caidéil cothrománach, daingean agus saor ó shlogtha.

4. Suiteáil an clúdach caidéil agus an impeller: Réamhfheistigh an clúdach caidéil go dtí suíomh na seafta caidéil, ansin ceangail an impeller chun feistiú daingean an impeller agus imréitigh aonfhoirmeacha a chinntiú.

5. Comhtháthaigh agus ceangail an t-aonad iomlán: Déan an clúdach caidéil agus an cásáil caidéil a bhrú go beacht agus a ghlasáil, ansin slánaigh an comhlacht caidéil ar fad go dtí an bonn trealaimh.

6. Críochnú cuma: Glan smionagar agus stains as an aonad iomlán, déan iniúchadh ar shláine an chuma agus críochnaigh an obair slachtmhar iomlán.

7. Ailíniú agus calabrú cúplála: Suiteáil iomlán cúplála mótair agus caidéal, déan ceartú comhaiseachta chun cruinneas tarchurtha a chinntiú.

V. Bunriachtanais Theicniúla maidir le Comhthionól Caidéil Lártheifeacha

Ní mór iniúchadh agus glacadh dian a dhéanamh ar chríochnú an tionóil de réir caighdeáin theicniúla chun oibriú trealaimh cháilithe a chinntiú. Tá na bunchritéir glactha liostaithe thíos:

•  Rothlú solúbtha an aonaid iomláin: Cas go réidh ar an gcomhlacht caidéil agus ar an seafta rothlach de láimh. Rothlóidh an t-aonad go réidh agus go cothrom gan torann subh nó cuimilte meicniúil.
•  Gan seala caidéil a imirt: Ní bheidh aon díláithriú aiseach nó gathach soiléir ag an seafta caidéil, agus ní bheidh aon imréiteach comhlíontach aige agus ní bheidh aon scaoilteacht ná suaitheadh ​​aige.
•  Comh-aiseachacht cúplála cáilithe: Comhlíonfaidh an diall comhaiseach idir an leathchúpláil caidéil agus an leathchúpláil mótair paraiméadair theicniúla an trealaimh, chun tonnchrith, torann neamhghnácha agus caitheamh a tharlódh de bharr oibríochta éalárnacha a sheachaint.
•  Líonadh bealaidh caighdeánach: Líon imthacaí agus páirteanna tarchurtha le méideanna cuí ola bhealaithe agus ramhar. Coimeád an toirt ola cheart chun cosc ​​a chur ar mheilt tirim de bharr ganntanas ola nó carnadh deannaigh mar gheall ar ró-shreabhadh ola.

Achoimre

Leagann comhpháirteanna caidéil lártheifeacha an bunús le haghaidh oibriú trealaimh. Comhlíonann impillers, casings caidéil, seaftaí caidéil, eilimintí séalaithe, imthacaí agus páirteanna eile feidhmeanna faoi seach agus comhoibríonn siad lena chéile, ag cinneadh feidhmíocht caidéil agus saol seirbhíse. Idir an dá linn, tá ullmhúcháin chaighdeánaithe réamhthionóil, seichimh tionóil chomhlíonta agus caighdeáin dhian-ghlactha cóimeála ríthábhachtach chun teipeanna trealaimh a sheachaint, éifeachtúlacht oibriúcháin a threisiú agus saol seirbhíse trealaimh a leathnú. Máistreacht ar struchtúr comhpháirte agus ar theicnící cóimeála deTeifikofeidhmíonn caidéil lártheifeacha mar bhunobair riachtanach le haghaidh oibriú trealaimh, coimisiúnú suiteála agus fabhtcheartaithe.
